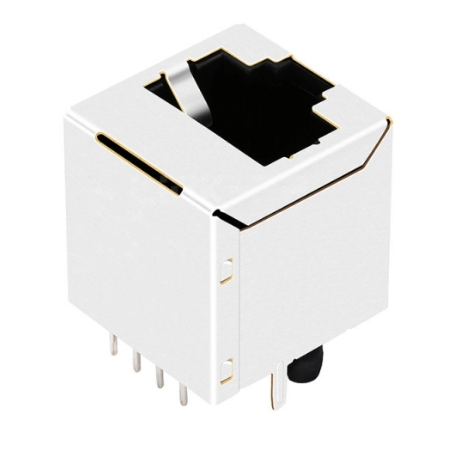

  • TWD1122DNL, 10/100 Base Vertical RJ45 Modular Jack with Transformer Tab Up without Led - back view
1 3

TWD1122DNL 10/100 Base-T کانکتور RJ45 عمودی MagJack، زبانه رو به بالا، بدون LED

محصول TeleWire Technology مدل TWD1122DNL یک کانکتور RJ45 MagJack شیلددار 10/100 Base-T با مگنتیکهای یکپارچه است. ساخت تایوان.

مرجع جایگزین (Cross Reference)

  • Bothhand KHU1S041F3 LF — مدل TWD1122DNL معادل این قطعه است.
  • YDS 51F-1202ND2 — یک معادل دیگر با همان ابعاد (Footprint).
  • YDS 51F-1202ND2NL — یک معادل دیگر با همان ابعاد (Footprint).

نکات انتخاب

  • بدنه عمودی (180 درجه) — پورت رو به بالا و دور از سطح برد قرار میگیرد.
  • 10/100 Base-T — نرخ انتقال دادهای که ترانسفورماتور داخلی برای آن سیمپیچی شده است.
  • بدون LED — کاهش تلورانس مورد نیاز بین برد و پنل جلویی.
  • بدنه شیلددار بدون زائدههای EMI — اتصال شیلد از طریق زمین (Ground) برد انجام میشود، نه از طریق پنل جلویی.

کاربرد معمول: ماژولهای ریل DIN که عرض آنها ثابت و عمق آنها متغیر است.

قیمت TWD1122DNL بسته به مقدار سفارش و پیکربندی، بین 0.50 تا 3.00 دلار آمریکا متغیر است و سطوح قیمتی برای سفارشهای عمده در صورت درخواست ارائه میشود.

ابتدا TWD1122DNL را روی برد خود تست کنید. نمونهها برای اعتبارسنجی طراحی موجود هستند و نقشه مکانیکی، ابعاد جایگذاری (Footprint) را پیش از نهایی کردن طرح برد در اختیار شما قرار میدهد. درخواست نمونه یا استعلام قیمت کنید.

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 8P8C(RJ45)
تعداد پورت 1x1
سرعت 10/ 100 Base-T
نوع ضامن Up
شیلدینگ Shield
نوع نصب روی PCB Through Hole
جهت قرارگیری Vertical (180°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.657/ 16.70
عرض محصول (اینچ/میلیمتر) 0.630/ 16.00
ارتفاع محصول (اینچ/میلیمتر) 0.665/ 16.90
دما 0℃ ~ 70℃
برندهای سازگار Premier, Bothhand, YDS

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bothhand KHU1S041F3 LF?
The TWD1122DNL from TeleWire Technology cross-references to the Bothhand KHU1S041F3 LF and to LINK-PP LPJD0011DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TWD1122DNL replace?
The TWD1122DNL cross-references to Bothhand KHU1S041F3 LF; YDS 51F-1202ND2; YDS 51F-1202ND2NL, and to LINK-PP LPJD0011DNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TWD1122DNL as a second source?
Request a sample of the TWD1122DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bothhand KHU1S041F3 LF on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
