جک RJ45 مدل TW1122TNL با استاندارد 10/100 Base-T، زبانه رو به پایین، بدون LED

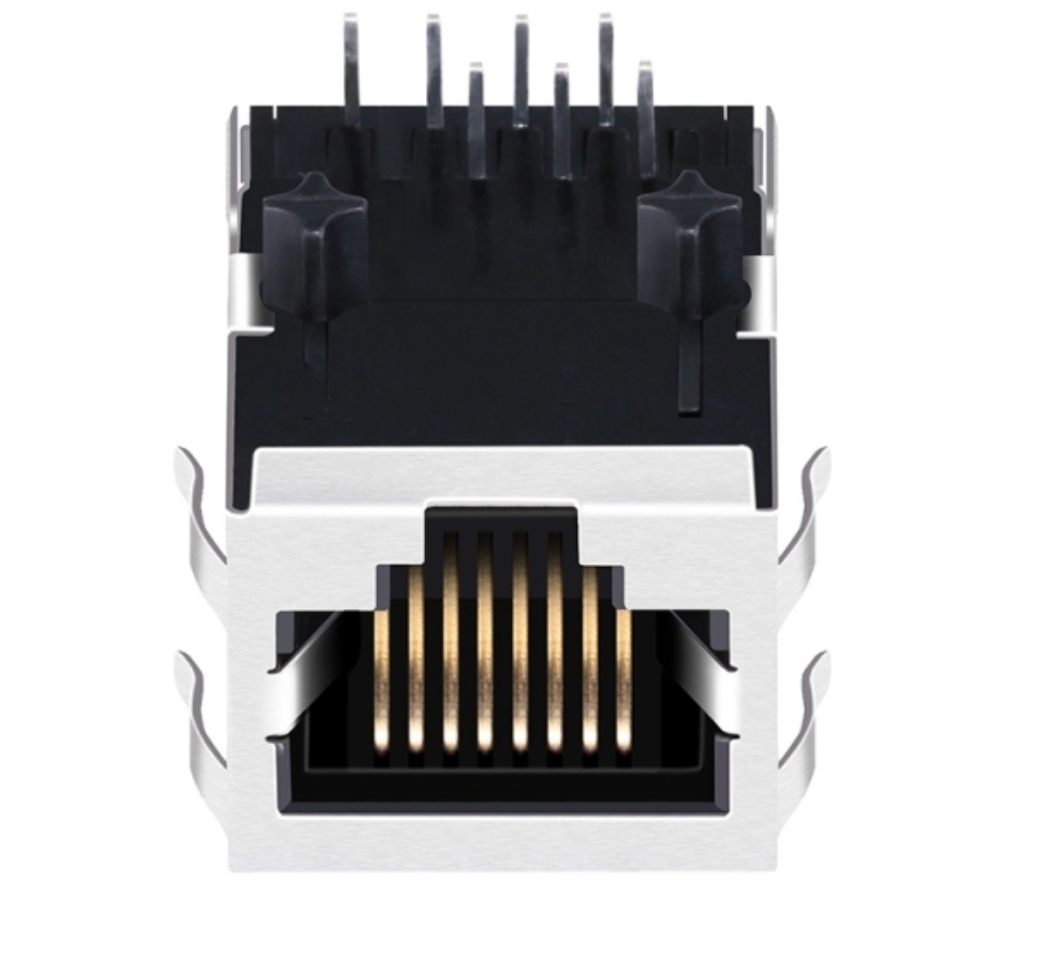

قطعه TW1122TNL از شرکت TeleWire Technology، یک جک RJ45 با محافظ EMI-finger و استاندارد 10/100 Base-T است. این محصول در تایوان تولید شده است.

مرجع جایگزین (Cross Reference)

  • Halo HFJ11-2450ERL1 — قطعه TW1122TNL معادل این مدل است.
  • LINK-PP LPJ0011CNLV — دارای جایگذاری (Footprint) یکسان، تولید شده در خارج از سرزمین اصلی چین.

نکات انتخاب

  • 10/100 Base-T — نرخ رابطی که این محفظه برای آن تایید شده است.
  • بدون LED — کاهش یک مورد تلورانس بین برد و قاب (Bezel).
  • پینهای اتصال زمین EMI — مسیر محافظ که به قاب شاسی متصل میشود.
  • زبانه رو به پایین (Tab-down) — مناسب برای بردهای معکوس که در آن ضامن رو به کاربر قرار میگیرد.

کاربرد معمول: بردهای اترنت تعبیه شده در تجهیزات صنعتی و کنترل ساختمان.

قیمت TW1122TNL بسته به مقدار سفارش و پیکربندی، بین 0.50 تا 3.00 دلار آمریکا متغیر است و سطوح قیمتی برای سفارشهای عمده در صورت درخواست ارائه میشود.

ابتدا TW1122TNL را روی برد خود بررسی کنید. نمونهها برای تایید طراحی در دسترس هستند و نقشه مکانیکی، جایگذاری (Footprint) را پیش از نهایی کردن طرح برد به شما نشان میدهد. درخواست نمونه یا استعلام قیمت کنید.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
View full details

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای اصلی

آیا با زمان تحویل طولانی یا هزینههای بالای برندهای اصلی کانکتور مواجه هستید؟ ما جایگزینهای با کیفیت بالا و قابل تعویض مستقیم برای جکهای ماژولار استاندارد از TE، Molex، Amphenol و Wurth ارائه میدهیم. کانکتورهای ما با طرحهای استاندارد صنعتی و مشخصات عملکردی با قیمتی رقابتیتر مطابقت دارند.

از آبکاری طلای فلش، 3 میکرون، 6 میکرون، 15 میکرون، 30 میکرون، تا 50 میکرون
نقشه را به اشتراک بگذارید تا تطابق معادل را دریافت کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
100% تست شده برای مقاومت تماسی و یکپارچگی عایق
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJ11-2450ERL1?
The TW1122TNL from TeleWire Technology cross-references to the Halo HFJ11-2450ERL1 and to LINK-PP LPJ0011CNLV. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1122TNL be built to a different configuration?
Yes. The standard TW1122TNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-2450ERL1.
How do I qualify the TW1122TNL as a second source?
Request a sample of the TW1122TNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-2450ERL1 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
