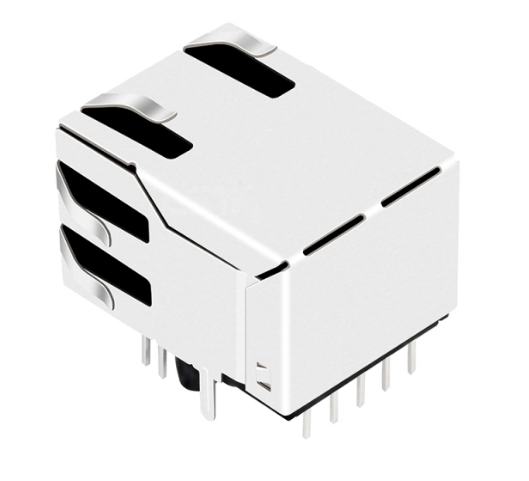

TW27851B5NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Gul&Grön/ Grön LED

TeleWire Technology TW27851B5NL är en 10/100/1000 Base-T EMI-skärmad RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • LINK-PP LPJG16740B4NL — samma fotavtryck, anskaffad utanför Kina.

Urvalsnoteringar

  • 10/100/1000 Base-T — transformatorn inuti är specificerad för denna hastighet.
  • Gul&Grön/ Grön LED — indikerat tillstånd inställt av värd-PHY-designen.
  • −40 °C till +85 °C — klassad för ouppvärmda skåp under säsongsväxlingar.
  • Integrerad magnetik — en placering ersätter diskret magnetik och dess dragning.

Typisk tillämpning: gigabit maskinseende och rörelsestyrningslänkar som körs på fabriksgolvet.

Prissättningen för TW27851B5NL sträcker sig från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW27851B5NL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Yellow&Green/ Green
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.844/ 21.43
Product Width (Inches/mm) 0.635/ 16.12
Product Height (Inches/mm) 0.530/ 13.45
Temperature -40℃ ~ 85℃

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJG16740B4NL?
Yes. The TW27851B5NL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJG16740B4NL. LINK-PP manufactures in mainland China; the TW27851B5NL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TW27851B5NL be built to a different configuration?
Yes. The standard TW27851B5NL ships with Yellow&Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW27851B5NL as a second source?
Request a sample of the TW27851B5NL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJG16740B4NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
