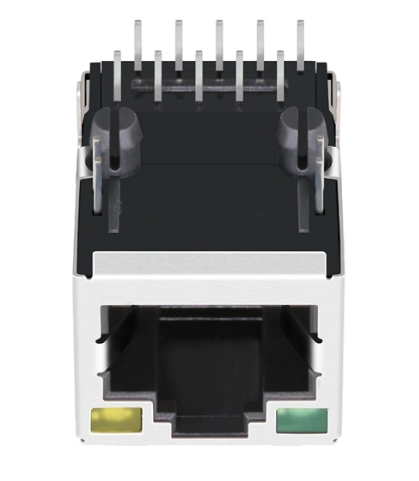

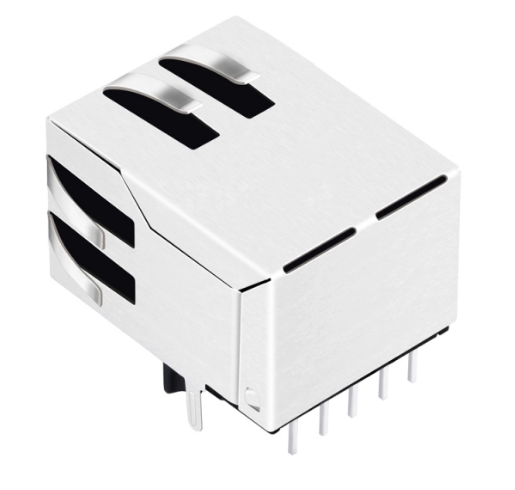

TW27553AENL, 1000 Base Gigabit Cat6 RJ45 MagJack Tab Up med Grön/Gul Led

  • Kompatibel med
    Pulse: JXD1-9015NL, JXD1-9025NL
  • Högpresterande enhet som stöder hastigheter på 10/100/1000 Base-T
  • Uppfyller flera branschstandarder, vilket säkerställer tillförlitlig och effektiv användning
  • Perfekt för Digitalkamera, Router, Automation och Nätverksbrandvägg
  • Priser varierar från 0,50 USD till 3,00 USD beroende på orderkvantitet och specifikationer, och volymrabatter finns tillgängliga för stora ordervolymer

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 10P8C(RJ45)
Portar 1x1
Hastighet 10/100/1000 Base-T
Låstyp Up
LED Green/ Yellow
Skärmning Shield with EMI Finger
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.837/ 21.25
Produktbredd (tum/mm) 0.628/ 15.95
Produkthöjd (tum/mm) 0.530/ 13.45
Temperatur -40℃ ~ 85℃
Kompatibla varumärken Pulse

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Pulse JXD1-9015NL?
The TW27553AENL from TeleWire Technology cross-references to the Pulse JXD1-9015NL and to LINK-PP LPJG16442AENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW27553AENL replace?
The TW27553AENL cross-references to Pulse JXD1-9015NL; Pulse JXD1-9025NL, and to LINK-PP LPJG16442AENL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW27553AENL as a second source?
Request a sample of the TW27553AENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse JXD1-9015NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
