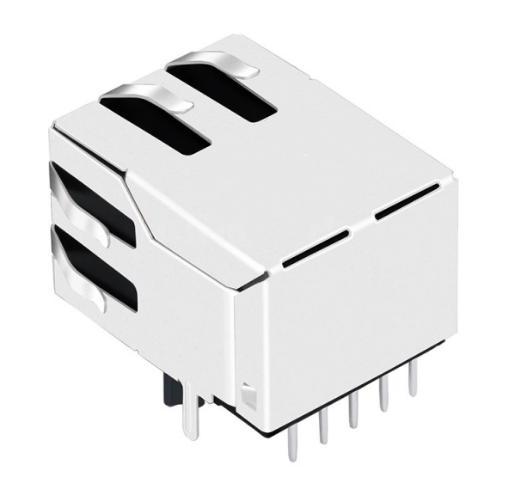

TW27424AFNL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Grön/Grön LED

TeleWire Technology TW27424AFNL är en 10/100/1000 Base-T EMI-skärmad RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Halo HFJT1-1G01-L11RL — TW27424AFNL korsrefererar till denna komponent.
  • LINK-PP LPJG16313AFNL — samma fotavtryck, tillverkad utanför Kinas fastland.

Urvalsanteckningar

  • 10/100/1000 Base-T — transformatorn inuti är specificerad för denna hastighet.
  • Grön/Grön LED — ansluten till värd-PHY, inte till intern logik.
  • Integrerad magnetik — en placering ersätter diskret magnetik och dess routing.
  • EMI-jordningsflikar — skärmvägen sluts mot chassits frontpanel.

Typisk applikation: gigabit industriella switchar och inbyggda styrenheter med PHY ombord.

Prissättningen för TW27424AFNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW27424AFNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Green/ Green
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.628/ 15.95
Product Height (Inches/mm) 0.530/ 13.45
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-1G01-L11RL?
The TW27424AFNL from TeleWire Technology cross-references to the Halo HFJT1-1G01-L11RL and to LINK-PP LPJG16313AFNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW27424AFNL be built to a different configuration?
Yes. The standard TW27424AFNL ships with Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-1G01-L11RL.
How do I qualify the TW27424AFNL as a second source?
Request a sample of the TW27424AFNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-1G01-L11RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
