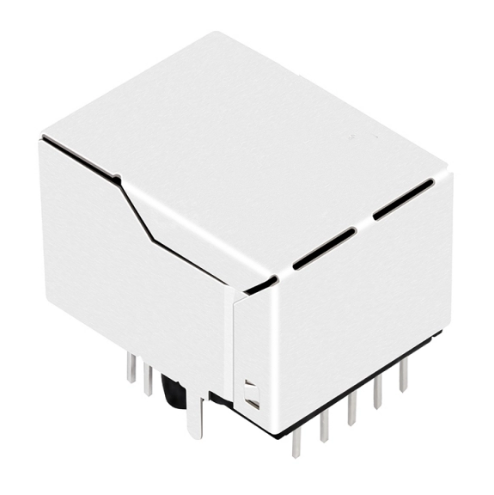

TW27228BEN 10/100 Base-T RJ45 MagJack, Tab Up, Grön/Gul LED

TeleWire Technology TW27228BEN är ett 10/100 Base-T skärmat RJ45 MagJack-uttag med integrerad magnetik. Tillverkat i Taiwan.

Korsreferens

  • UDE RU1S041X-43 — TW27228BEN är en korsreferens till denna komponent.
  • LINK-PP LPJ16117BEN — samma fotavtryck, tillverkad utanför Kinas fastland.

Urvalsanteckningar

  • 10/100 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • Gröna/gula lysdioder — anslutna till värd-PHY, inte till intern logik.
  • Skärmat hölje utan EMI-fingrar — skärmen termineras genom kretskortet.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.

Typisk tillämpning: fältenheter där ett 100 Mbit/s-uttag är hela nätverkskravet.

Priset för TW27228BEN varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW27228BEN på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 8P8C(RJ45)
Portar 1x1
Hastighet 10/ 100 Base-T
Låstyp Up
LED Green/ Yellow
Skärmning Shield
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.846/ 21.50
Produktbredd (tum/mm) 0.630/ 16.00
Produkthöjd (tum/mm) 0.535/ 13.60
Temperatur 0℃ ~ 70℃
Kompatibla varumärken UDE

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RU1S041X-43?
The TW27228BEN from TeleWire Technology cross-references to the UDE RU1S041X-43 and to LINK-PP LPJ16117BEN. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW27228BEN be built to a different configuration?
Yes. The standard TW27228BEN ships with Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches UDE RU1S041X-43.
How do I qualify the TW27228BEN as a second source?
Request a sample of the TW27228BEN and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RU1S041X-43 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
