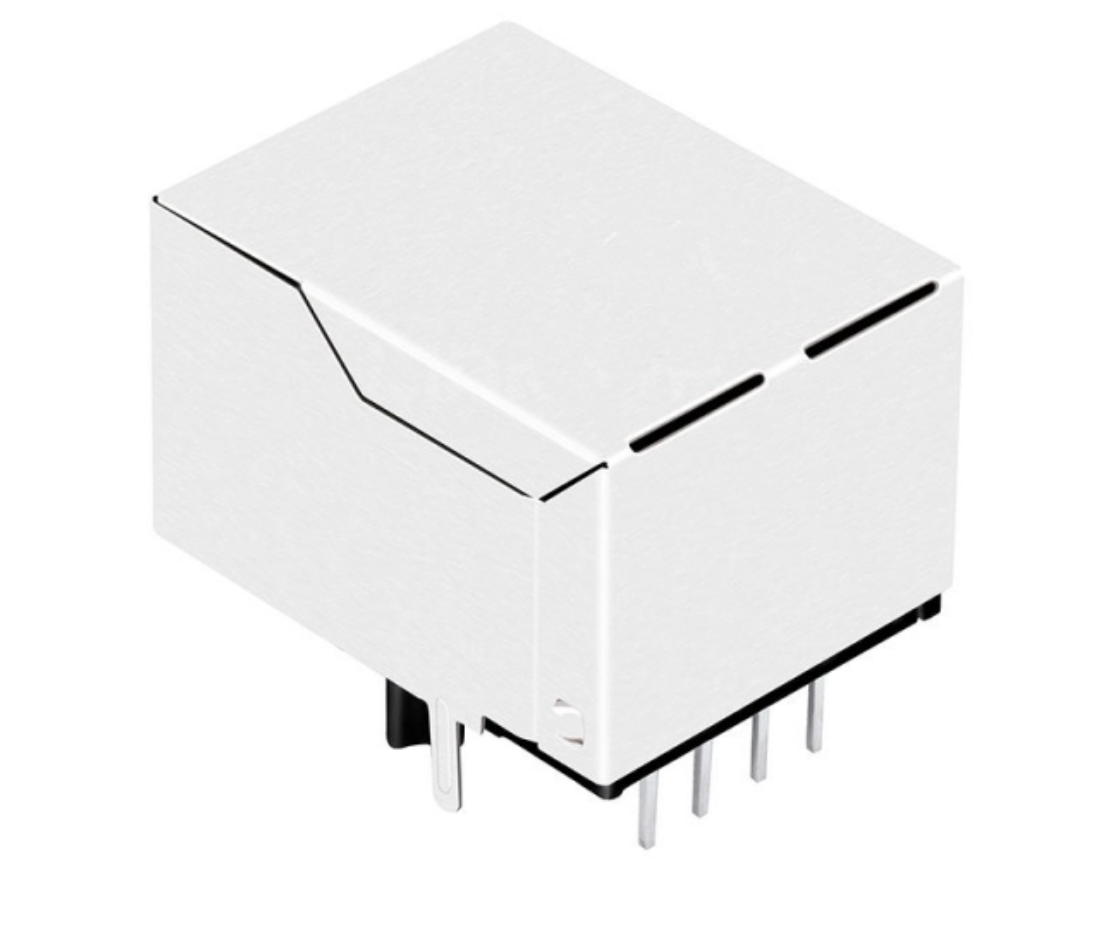

TW27224DNL 10/100 Base-T RJ45 MagJack, Tab Up, inga lysdioder

TeleWire Technology TW27224DNL är ett 10/100 Base-T skärmat RJ45 MagJack-uttag med integrerad magnetik. Tillverkat i Taiwan.

Korsreferens

  • UDE RU1S041X LF — TW27224DNL är en korsreferens till denna komponent.
  • LINK-PP LPJ16113DNL — samma fotavtryck, tillverkad utanför Kina.

Urvalsnoteringar

  • 10/100 Base-T — matchad magnetik för denna linjehastighet, ingen extern transformator krävs.
  • −40 °C till +85 °C — utöver vad ett uttag av kommersiell kvalitet är klassat för.
  • Inga lysdioder — inga ljusledare som behöver passas in mot panelutskärningen.
  • Skärmat hölje utan EMI-fingrar — skärmningen ansluts via kretskortet.

Typisk tillämpning: process- och verktygsutrustning installerad i oreglerade fabrikslokaler.

Prissättningen för TW27224DNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW27224DNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer layouten. Begär ett prov eller en offert.

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 8P8C(RJ45)
Portar 1x1
Hastighet 10/ 100 Base-T
Låstyp Up
Skärmning Shield
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.846/ 21.50
Produktbredd (tum/mm) 0.630/ 16.00
Produkthöjd (tum/mm) 0.535/ 13.60
Temperatur -40℃ ~ 85℃
Kompatibla varumärken UDE

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RU1S041X LF?
The TW27224DNL from TeleWire Technology cross-references to the UDE RU1S041X LF and to LINK-PP LPJ16113DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW27224DNL be built to a different configuration?
Yes. The standard TW27224DNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches UDE RU1S041X LF.
How do I qualify the TW27224DNL as a second source?
Request a sample of the TW27224DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RU1S041X LF on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
