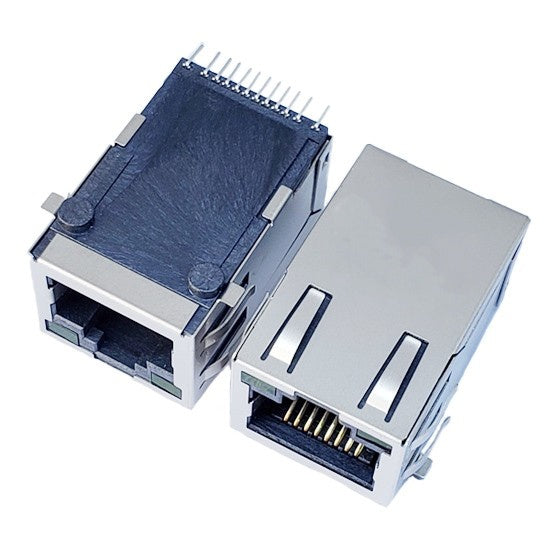

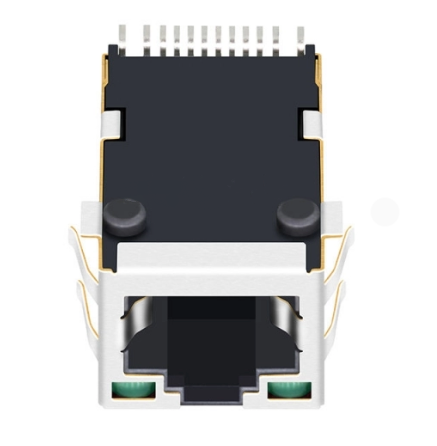

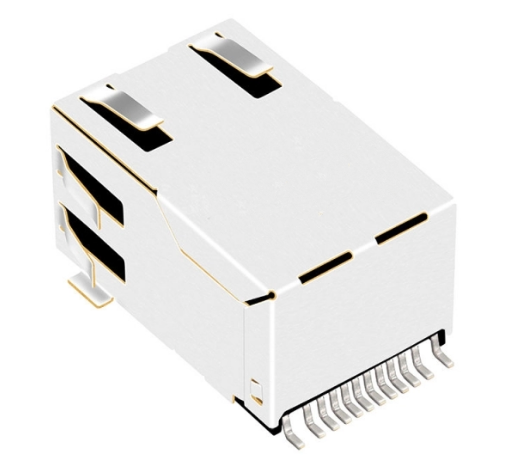

TW20776ACNL 10/100 Base-T RJ45 MagJack, Tab Up, Grön/Grön LED

TeleWire Technology TW20776ACNL är en 10/100 Base-T EMI-skärmad RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • LINK-PP LPJ19665ACNL — samma fotavtryck, tillverkad utanför Kina.

Urvalsnoteringar

  • 10/100 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • Grön/Grön LED — drivs från värden; länk- och aktivitetsmappning bestäms av användaren.
  • −40 °C till +85 °C — utöver vad ett uttag av kommersiell kvalitet är klassat för.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.

Typisk tillämpning: industriella gateways och fabriksutrustning klassad utöver det kommersiella intervallet.

Prissättningen för TW20776ACNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW20776ACNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
LED Green/ Green
Shielding Shield with EMI Finger
PCB Mount Type Surface Mount
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.00/ 25.40
Product Width (Inches/mm) 0.634/ 16.10
Product Height (Inches/mm) 0.536/ 13.61
Temperature -40℃ ~ 85℃
Compatible Brands Pulse

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TW20776ACNL?
The TW20776ACNL is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TW20776ACNL be built to a different configuration?
Yes. The standard TW20776ACNL ships with Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW20776ACNL as a second source?
Request a sample of the TW20776ACNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ19665ACNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
