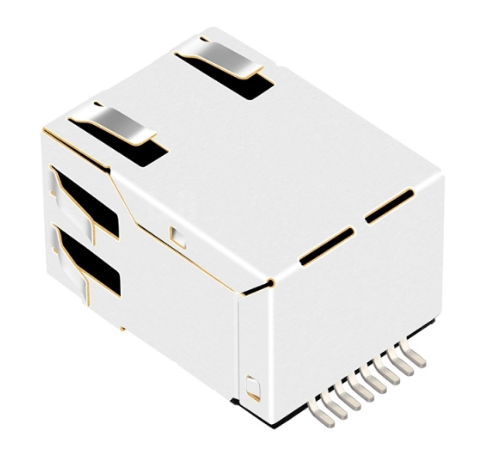

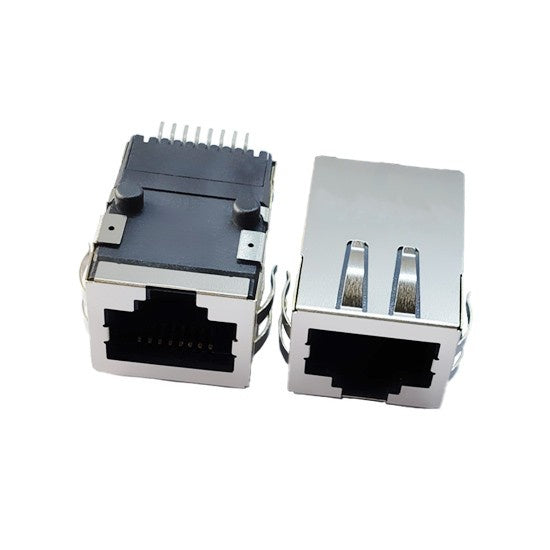

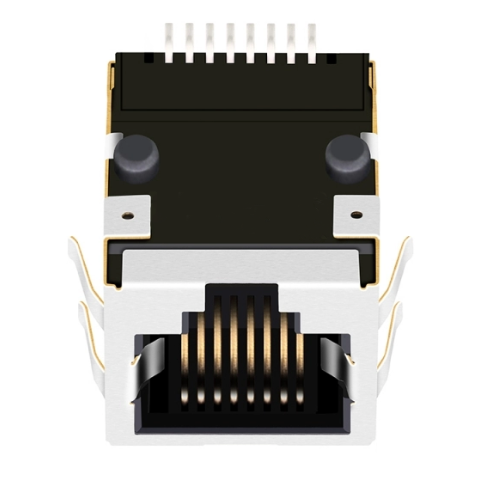

TW20224CNL, 10/100 Base SMT RJ45 med transformatorflänk nedåt utan LED

  • Kompatibel med
    Pulse: J0C-0004NLT, J0C-0004NL, J00004NLT
  • Högpresterande enhet som stöder hastigheter på 10/100 Base-T
  • Uppfyller flera branschstandarder, vilket säkerställer tillförlitlig och effektiv användning
  • Priser varierar från 0,50 USD till 3,00 USD beroende på orderkvantitet och specifikationer, och volymrabatter finns tillgängliga för stora ordervolymer

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 8P8C(RJ45)
Portar 1x1
Hastighet 10/ 100 Base-T
Låstyp Down
Skärmning Shield with EMI Finger
PCB-monteringstyp Surface Mount
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.864/ 21.95
Produktbredd (tum/mm) 0.640/ 16.26
Produkthöjd (tum/mm) 0.535/ 13.60
Temperatur 0℃ ~ 70℃
Kompatibla varumärken Pulse

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Pulse J00004NLT?
The TW20224CNL from TeleWire Technology cross-references to the Pulse J00004NLT and to LINK-PP LPJ19113CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW20224CNL replace?
The TW20224CNL cross-references to Pulse J00004NLT; Pulse J0C-0004NL; Pulse J0C-0004NLT, and to LINK-PP LPJ19113CNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW20224CNL as a second source?
Request a sample of the TW20224CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse J00004NLT on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
