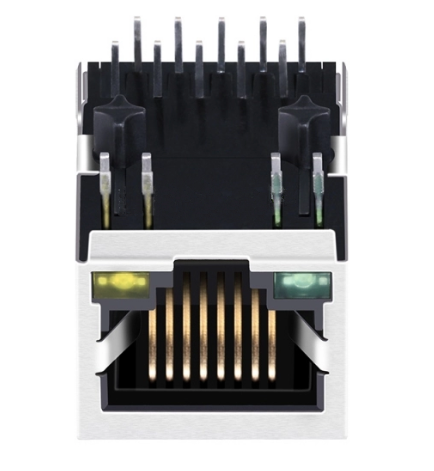

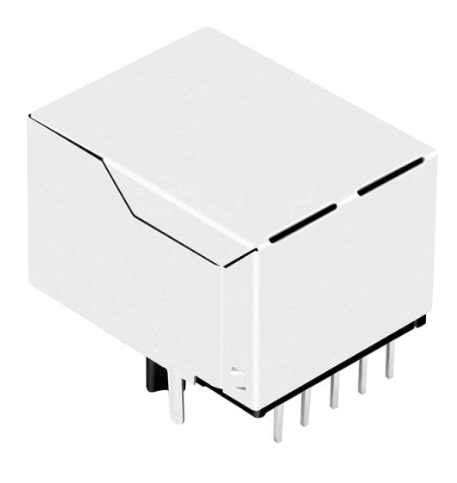

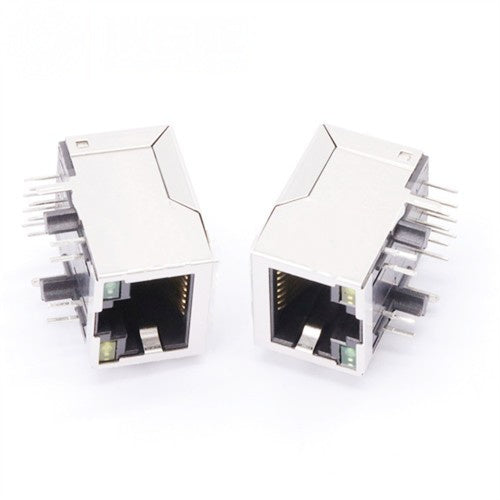

TW1915HENL 10/100/1000 Base-T RJ45 MagJack, Tab Down, Grön/Gul LED

TeleWire Technology TW1915HENL är ett 10/100/1000 Base-T skärmat RJ45 MagJack-uttag med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • UDE RB1-216BNN1A — TW1915HENL är en korsreferens till denna komponent.
  • LINK-PP LPJG0804HENL — samma fotavtryck, tillverkad utanför Kinas fastland.

Urvalsnoteringar

  • 10/100/1000 Base-T — hastigheten som den interna transformatorn är lindad för.
  • Gröna/gula lysdioder — indikerar tillstånd inställt av värdens PHY-design.
  • Skärmat hölje utan EMI-fingrar — skärmen återgår via kretskortets jord, inte frontpanelen.
  • Integrerad magnetik — transformatorn sitter i höljet, vilket frigör kretskortsutrymme bredvid PHY-enheten.

Typisk tillämpning: gigabit industriella switchar och inbyggda styrenheter med PHY ombord.

Prissättningen för TW1915HENL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW1915HENL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands UDE

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RB1-216BNN1A?
The TW1915HENL from TeleWire Technology cross-references to the UDE RB1-216BNN1A and to LINK-PP LPJG0804HENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1915HENL be built to a different configuration?
Yes. The standard TW1915HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches UDE RB1-216BNN1A.
How do I qualify the TW1915HENL as a second source?
Request a sample of the TW1915HENL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RB1-216BNN1A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
