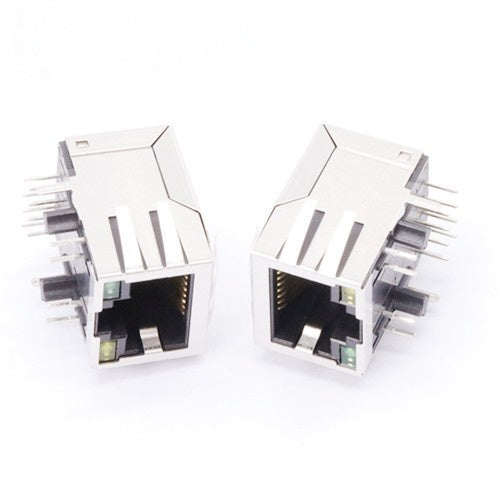

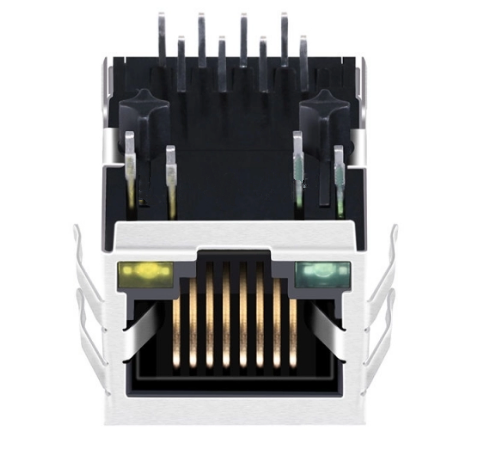

TW1186AHNL 10/100 Base-T RJ45 MagJack, Tab Down, Grön/Gul LED

TeleWire Technology TW1186AHNL är ett 10/100 Base-T EMI-skärmat RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • YDS 48F-33GY3DS2NL — TW1186AHNL är en korsreferens till denna komponent.
  • LINK-PP LPJ0075AHNL — samma fotavtryck, anskaffad utanför det kinesiska fastlandet.

Urvalsnoteringar

  • 10/100 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • Grön/Gul LED — drivs från värden; länk- och aktivitetsmappning bestäms av användaren.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.
  • EMI-jordningsflikar — chassianslutning sker vid frontpanelen, inte genom kretskortet.

Typisk tillämpning: fältenheter där en 100 Mbit/s-anslutning är hela nätverkskravet.

Prissättningen för TW1186AHNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW1186AHNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer layouten. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.839/ 21.30
Product Width (Inches/mm) 0.626/ 15.90
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands Pulse

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the YDS 48F-33GY3DS2NL?
The TW1186AHNL from TeleWire Technology cross-references to the YDS 48F-33GY3DS2NL and to LINK-PP LPJ0075AHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1186AHNL be built to a different configuration?
Yes. The standard TW1186AHNL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches YDS 48F-33GY3DS2NL.
How do I qualify the TW1186AHNL as a second source?
Request a sample of the TW1186AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the YDS 48F-33GY3DS2NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
