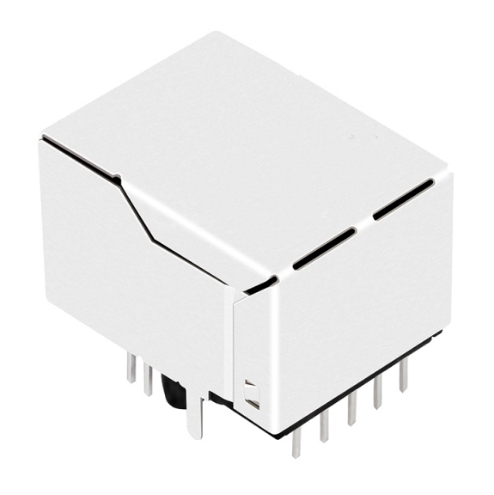

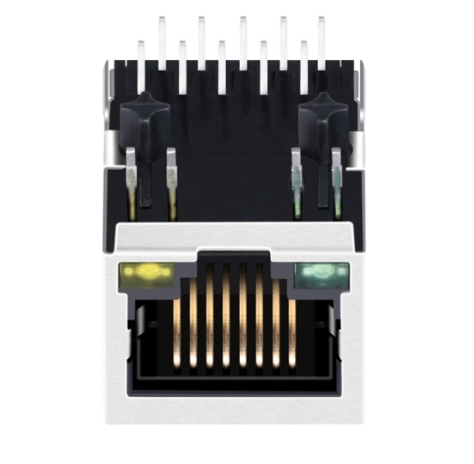

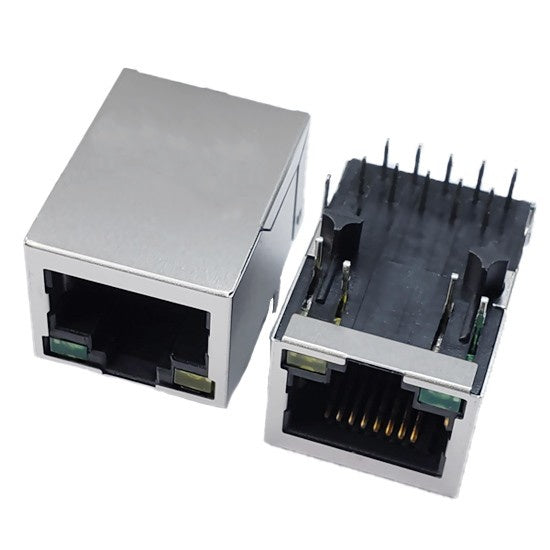

TW1954HENL 10/100/1000 Base-T RJ45 MagJack, Tab Down, Groene/Gele LED

De TeleWire Technology TW1954HENL is een 10/100/1000 Base-T afgeschermde RJ45 MagJack met geïntegreerde magnetics. Geproduceerd in Taiwan.

Kruisverwijzing

  • Halo HFJ11-1G41E-S1L12RL — de TW1954HENL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJG0843HENL — dezelfde footprint, geproduceerd buiten het vasteland van China.

Selectienotities

  • 10/100/1000 Base-T — de interfacesnelheid waar de magnetics op zijn afgestemd.
  • Groene/Gele LED's — aangestuurd vanaf de host; link- en activiteitsmapping is aan u.
  • Afgeschermde behuizing zonder EMI-vingers — afscherming keert terug via de board-aarding, niet via de bezel.
  • Geïntegreerde magnetics — isolatie op alle vier de paren, korte routering naar de PHY.

Typische toepassing: gigabit industriële switches en embedded controllers met de PHY on-board.

De prijzen voor de TW1954HENL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumetarieven beschikbaar op aanvraag.

Valideer de TW1954HENL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJ11-1G41E-S1L12RL?
The TW1954HENL from TeleWire Technology cross-references to the Halo HFJ11-1G41E-S1L12RL and to LINK-PP LPJG0843HENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1954HENL be built to a different configuration?
Yes. The standard TW1954HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-1G41E-S1L12RL.
How do I qualify the TW1954HENL as a second source?
Request a sample of the TW1954HENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-1G41E-S1L12RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
