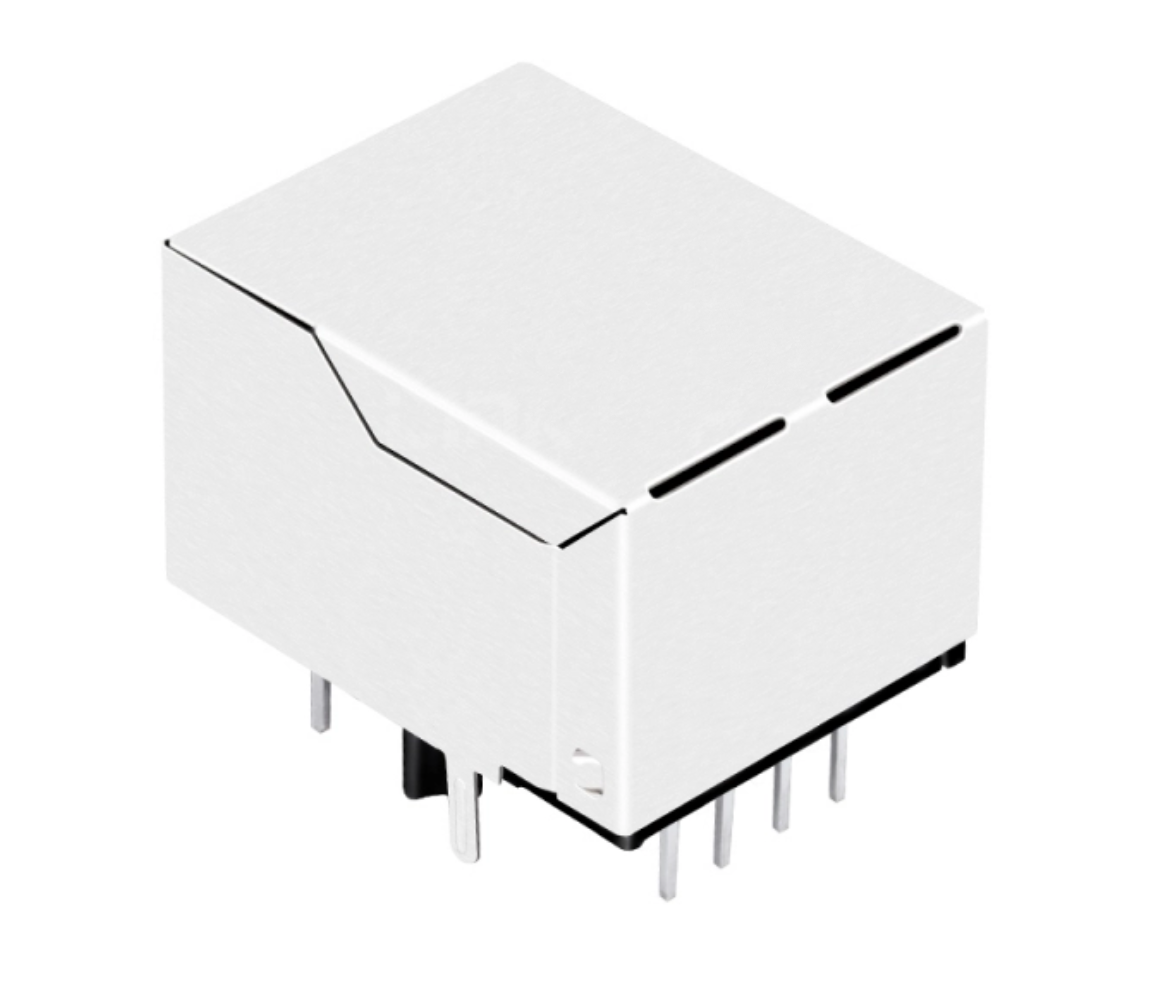

TW1136HHNL 10G Base-T RJ45 MagJack, Tab Down, Groen/ Gele LED

De TeleWire Technology TW1136HHNL is een 10G Base-T afgeschermde RJ45 MagJack met geïntegreerde magnetics. Geproduceerd in Taiwan.

Kruisverwijzing

  • YDS 13F-62GYD4PNW2NL — de TW1136HHNL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJ0025HHNL — dezelfde footprint, geproduceerd buiten het vasteland van China.

Selectienotities

  • 10G Base-T — de interfacesnelheid waar de magnetics op zijn afgestemd.
  • Groen/ Gele LED's — aangegeven status bepaald door het host PHY-ontwerp.
  • −40 °C tot +85 °C — industrieel bereik, niet de commerciële 0-tot-70 graad.
  • Afgeschermde behuizing zonder EMI-vingers — afscherming keert terug via board ground, niet via de bezel.

Typische toepassing: industriële gigabit-switching in kasten die blootgesteld worden aan grote temperatuurschommelingen.

De prijzen voor de TW1136HHNL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumetarieven beschikbaar op aanvraag.

Valideer de TW1136HHNL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10G Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.831/ 21.10
Product Width (Inches/mm) 0.629/ 16.00
Product Height (Inches/mm) 0.529/ 13.45
Temperature -40℃ ~ 85℃
Compatible Brands YDS

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the YDS 13F-62GYD4PNW2NL?
The TW1136HHNL from TeleWire Technology cross-references to the YDS 13F-62GYD4PNW2NL and to LINK-PP LPJ0025HHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1136HHNL be built to a different configuration?
Yes. The standard TW1136HHNL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches YDS 13F-62GYD4PNW2NL.
How do I qualify the TW1136HHNL as a second source?
Request a sample of the TW1136HHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the YDS 13F-62GYD4PNW2NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
