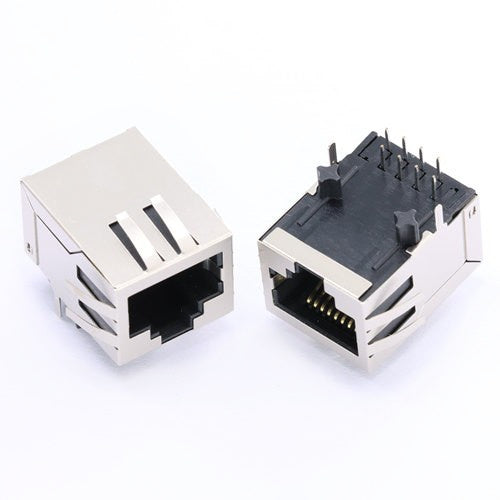

• RJ45 Modular Jack Connector without Transformer Tab Down - TWE222XCNL - Main View

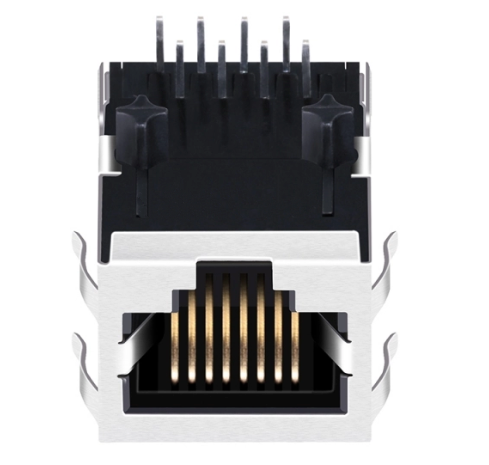

  • RJ45 Modular Jack Connector without Transformer Tab Down - TWE222XCNL - Second View
  • RJ45 Modular Jack Connector without Transformer Tab Down - TWE222XCNL - Third View
1 3

TWE222XCNL, 변압기 탭 없이 LED 없는 RJ45 커넥터

  • TE/Tyco와 호환되며, 검증된 산업 호환성을 제공합니다: 54062961-1
  • 탭 다운 구성을 갖춘 변압기 없는 RJ45 커넥터
  • 다양한 산업 표준을 준수하여 신뢰할 수 있고 효율적인 사용이 가능합니다
  • 인터콤, 산업용 PC, 라우터 및 스위치 애플리케이션에 적합합니다
  • 전문적인 외관과 낮은 전력 소비를 위해 LED 표시기가 없습니다
  • 주문량과 사양에 따라 $0.10에서 $3.00 USD 사이의 가격 범위이며, 대량 주문에 대한 벌크 할인이 제공됩니다

제품 포장 정보

포장 방식 트레이 (릴 포장 옵션 가능)
카톤 규격 32*30*31cm
수량/카톤 1200개
총 중량/카톤 8.5kg

제품 도면

[부품] 기계 도면Dimensions, footprint and pin-out
전체 세부 정보 보기

제품 사양

RJ 유형 8P8C(RJ45)
포트 1x1
래치 유형 Down
차폐(Shielding) Shield with EMI Finger
PCB 실장 유형 Through Hole
방향 Right Angle (90°)
AutoMDIX Yes
PCB 재질 FR4
접점 재질 금
접점 도금 골드 플래시/ 6u"/ 15u"/ 30u"/ 50u"
인증 RoHS 준수
제품 길이 (인치/mm) 0.837/ 21.27
제품 폭 (인치/mm) 0.625/ 15.88
제품 높이 (인치/mm) 0.537/ 13.65
온도 -40℃ ~ 85℃
호환 브랜드 TE/ Tyco

관련 잭

동일 제품군, 다른 래치, LED 또는 도금 옵션.

주요 브랜드 RJ45 잭을 위한 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임이나 높은 비용으로 고민하고 계신가요? 당사는 TE, Molex, Amphenol, Wurth, Halo, Bel Fuse 및 Pulse의 표준 모듈러 잭을 대체할 수 있는 고품질의 드롭인(drop-in) 제품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 충족하며 더욱 경쟁력 있는 가격대를 제공합니다.

Flash, 3µ", 6µ", 15µ", 30µ"에서 50µ"까지의 금도금 옵션
도면을 공유하여 동등한 제품을 확인하세요
짧은 리드 타임 및 대만 내 일관된 제조 공정
접촉 저항 및 절연 무결성에 대한 100% 테스트 완료
맞춤 견적 요청

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 5406296-1?
The TWE222XCNL from TeleWire Technology cross-references to the TE Connectivity 5406296-1 and to LINK-PP LPJEF111XCNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TWE222XCNL replace?
The TWE222XCNL cross-references to TE Connectivity 5406296-1; TE Connectivity 54062961-1, and to LINK-PP LPJEF111XCNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TWE222XCNL as a second source?
Request a sample of the TWE222XCNL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 5406296-1 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
