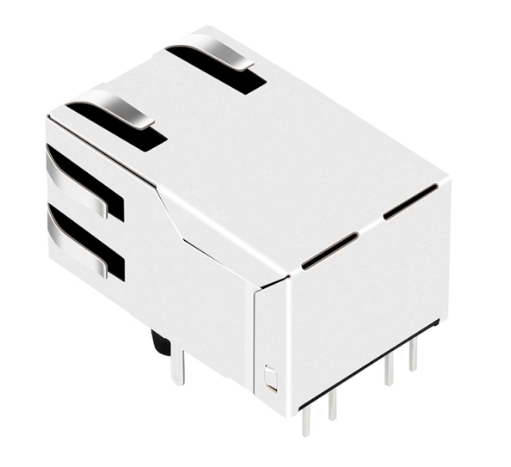

TW3185AHNL 10/100/1000 Base-T RJ45 MagJack, 탭 업(Tab Up), 녹색/황색 LED

TeleWire Technology TW3185AHNL은 마그네틱이 통합된 10/100/1000 Base-T EMI 핑거 차폐형 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

Halo HFJT1-1GHP-L12RL — TW3185AHNL은 이 부품과 교차 참조됩니다.
LINK-PP LPJK2074AHNL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.

선택 시 참고 사항

PoE+, IEEE 802.3at — 데이터 페어를 통해 PSE에서 최대 30W 전력 공급.
10/100/1000 Base-T — 해당 라인 속도에 최적화된 마그네틱, 외부 변압기 불필요.
녹색/황색 LED — 호스트에서 구동되며, 링크 및 활동 매핑은 사용자가 설정합니다.
통합 마그네틱 — PCB가 아닌 커넥터 내부에 절연 및 공통 모드 초크(common-mode choke) 내장.

일반적인 용도: 링크와 장치 전원을 동시에 공급받는 전원 공급형 엔드포인트.

TW3185AHNL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 대량 구매 시 가격 단계가 적용됩니다.

TW3185AHNL을 보드에 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	16P8C(RJ45)
Ports	1x1
Speed	10/100/1000 Base-T
Latch Type	Up
LED	Green/ Yellow
Shielding	Shield with EMI Finger
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
PoE	PoE+
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	1.280/ 32.50
Product Width (Inches/mm)	0.654/ 16.60
Product Height (Inches/mm)	0.531/ 13.50
Temperature	0℃ ~ 70℃
Compatible Brands	Halo

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-1GHP-L12RL?

The TW3185AHNL from TeleWire Technology cross-references to the Halo HFJT1-1GHP-L12RL and to LINK-PP LPJK2074AHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Can the TW3185AHNL be built to a different configuration?

Yes. The standard TW3185AHNL ships with Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-1GHP-L12RL.

How do I qualify the TW3185AHNL as a second source?

Request a sample of the TW3185AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-1GHP-L12RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
