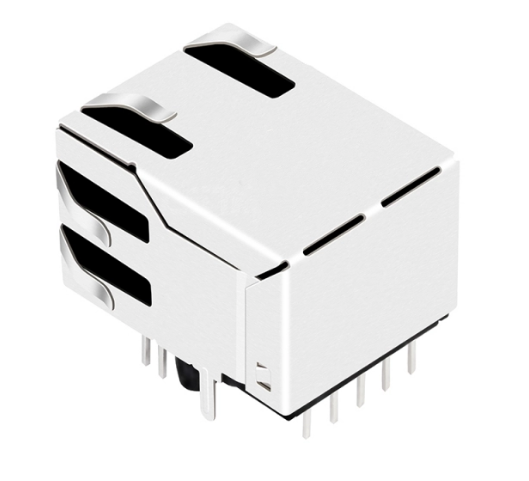

TW27728ADNL 10/100 Base-T RJ45 MagJack, 탭 업, 노란색/녹색 LED

TeleWire Technology TW27728ADNL은 통합 마그네틱이 포함된 10/100 Base-T EMI 핑거 차폐 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

  • LINK-PP LPJ16617ADNL — 동일한 풋프린트, 중국 본토 외 지역에서 공급.

선택 참고 사항

  • 10/100 Base-T — 내부 변압기는 해당 속도에 맞춰 사양이 지정되었습니다.
  • 노란색/녹색 LED — 내부 로직이 아닌 호스트 PHY에 연결됩니다.
  • −40 °C ~ +85 °C — 상업용 등급 잭의 정격 범위를 초과합니다.
  • 통합 마그네틱 — 하나의 배치로 개별 마그네틱과 해당 라우팅을 대체합니다.

일반적인 용도: 비조절식 공장 설비에 설치되는 공정 및 유틸리티 장비.

TW27728ADNL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 요청 시 대량 구매 단계별 가격을 확인하실 수 있습니다.

먼저 보드에서 TW27728ADNL을 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 기계 도면을 통해 레이아웃을 확정하기 전에 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
전체 세부 정보 보기

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
LED Yellow/ Green
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.628/ 15.95
Product Height (Inches/mm) 0.530/ 13.45
Temperature -40℃ ~ 85℃

Related jacks

Same family, different latch, LED or plating option.

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지
도면을 공유하여 동등한 제품을 찾아보세요
대만에서의 짧은 리드 타임 및 일관된 제조
접촉 저항 및 절연 무결성에 대해 100% 테스트 완료
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJ16617ADNL?
Yes. The TW27728ADNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJ16617ADNL. LINK-PP manufactures in mainland China; the TW27728ADNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TW27728ADNL be built to a different configuration?
Yes. The standard TW27728ADNL ships with Yellow/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW27728ADNL as a second source?
Request a sample of the TW27728ADNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ16617ADNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
