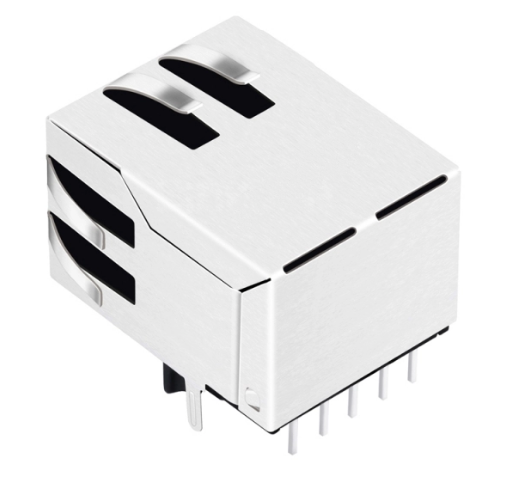

TW27425A38NL 10/100/1000 Base-T RJ45 MagJack, 탭 업(Tab Up), 녹색&주황색/노란색 LED

TeleWire Technology의 TW27425A38NL은 마그네틱이 통합된 10/100/1000 Base-T EMI 핑거 차폐 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조(Cross Reference)

TE Connectivity 1-6605814-3 — TW27425A38NL은 이 부품과 교차 참조됩니다.
Bel Fuse 1840710 — 동일한 풋프린트의 또 다른 공개된 호환 제품입니다.
TE Connectivity 6605814 — 동일한 풋프린트의 또 다른 공개된 호환 제품입니다.

선택 시 참고 사항

10/100/1000 Base-T — 내부 트랜스포머는 해당 속도에 맞춰 사양화되었습니다.
녹색&주황색/노란색 LED — 호스트에서 구동되며, 링크 및 활동 매핑은 사용자가 설정합니다.
통합 마그네틱 — 부품 하나로 개별 마그네틱과 관련 배선을 대체합니다.
EMI 접지 핑거 — 장착 시 스프링 접점이 쉘과 패널을 연결합니다.

일반적인 용도: 호스트 PHY에서 기가비트 이더넷을 사용하는 싱글 보드 컴퓨터 및 SoM 캐리어 보드.

TW27425A38NL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 대량 주문 시 가격 단계가 적용됩니다.

TW27425A38NL을 보드에 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 기계 도면을 통해 레이아웃을 확정하기 전에 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	10P8C(RJ45)
Ports	1x1
Speed	10/100/1000 Base-T
Latch Type	Up
LED	Green&Orange/ Yellow
Shielding	Shield with EMI Finger
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	0.839/ 21.30
Product Width (Inches/mm)	0.628/ 15.95
Product Height (Inches/mm)	0.531/ 13.50
Temperature	0℃ ~ 70℃
Compatible Brands	TE/ Tyco

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 1-6605814-3?

The TW27425A38NL from TeleWire Technology cross-references to the TE Connectivity 1-6605814-3 and to LINK-PP LPJG16314A37NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Which manufacturers' parts does the TW27425A38NL replace?

The TW27425A38NL cross-references to TE Connectivity 1-6605814-3; Bel Fuse 1840710; TE Connectivity 6605814, and to LINK-PP LPJG16314A37NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.

How do I qualify the TW27425A38NL as a second source?

Request a sample of the TW27425A38NL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 1-6605814-3 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
