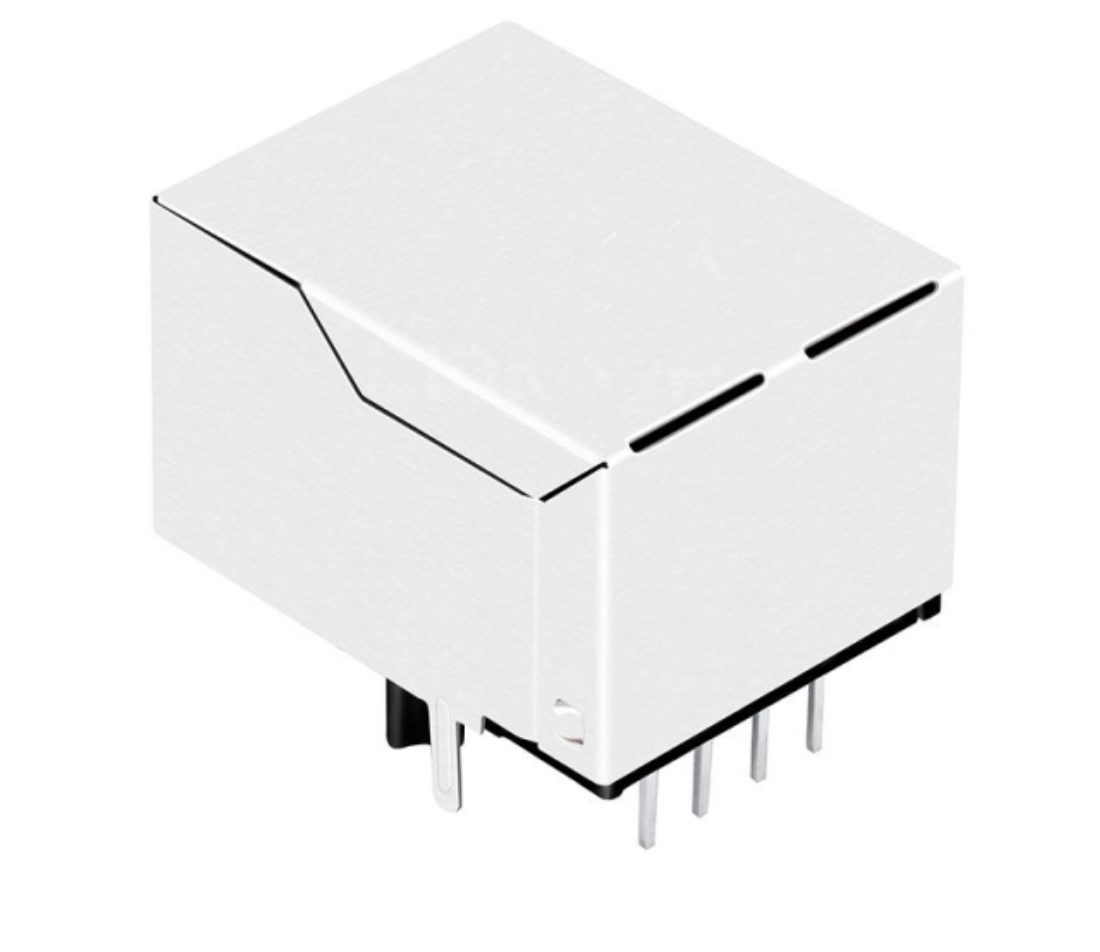

TW27375DNL 10/100 Base-T RJ45 MagJack, 탭 업(Tab Up), LED 없음

TeleWire Technology TW27375DNL은 마그네틱이 통합된 10/100 Base-T 차폐형 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

TE Connectivity 6605760-3 — TW27375DNL은 이 부품과 교차 참조됩니다.
LINK-PP LPJ16264DNL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.

선택 참고 사항

10/100 Base-T — 내부 변압기가 권선된 속도입니다.
LED 없음 — 패널 컷아웃에 맞출 라이트 파이프가 없습니다.
EMI 핑거가 없는 차폐 쉘 — 쉴드가 PCB를 통해 종단됩니다.
통합 마그네틱 — 변압기가 쉘 내부에 위치하여 PHY 옆의 보드 공간을 확보합니다.

일반적인 용도: 100 Mbit/s 드롭이 전체 네트워크 요구 사항인 현장 장치.

TW27375DNL의 가격은 주문 수량 및 구성에 따라 $0.50에서 $3.00 USD 사이이며, 요청 시 대량 구매 단계별 가격을 확인하실 수 있습니다.

보드에서 TW27375DNL을 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	8P8C(RJ45)
Ports	1x1
Speed	10/ 100 Base-T
Latch Type	Up
Shielding	Shield
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	0.846/ 21.50
Product Width (Inches/mm)	0.630/ 16.00
Product Height (Inches/mm)	0.535/ 13.60
Temperature	0℃ ~ 70℃
Compatible Brands	TE/ Tyco

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 6605760-3?

The TW27375DNL from TeleWire Technology cross-references to the TE Connectivity 6605760-3 and to LINK-PP LPJ16264DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Can the TW27375DNL be built to a different configuration?

Yes. The standard TW27375DNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches TE Connectivity 6605760-3.

How do I qualify the TW27375DNL as a second source?

Request a sample of the TW27375DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 6605760-3 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
