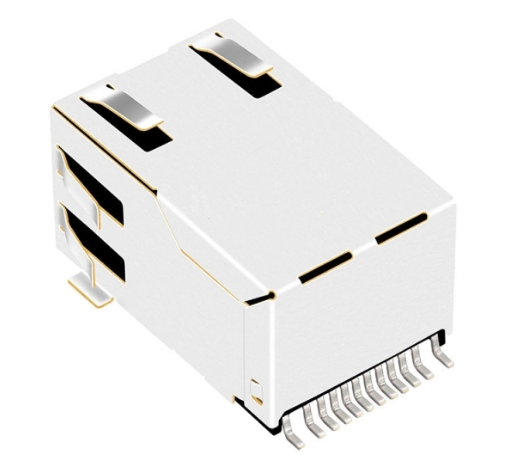

TW20776ACNL 10/100 Base-T RJ45 MagJack, 탭 업(Tab Up), 녹색/녹색 LED

TeleWire Technology TW20776ACNL은 마그네틱이 통합된 10/100 Base-T EMI 핑거 차폐 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

LINK-PP LPJ19665ACNL — 동일한 풋프린트, 중국 본토 외 지역에서 공급.

선택 참고 사항

10/100 Base-T — 마그네틱이 매칭되는 인터페이스 속도입니다.
녹색/녹색 LED — 호스트에서 구동되며, 링크 및 활동 매핑은 사용자가 설정합니다.
−40 °C ~ +85 °C — 상업용 등급 잭의 정격 범위를 초과하는 온도 범위입니다.
통합 마그네틱 — 4개 페어 모두에 대한 절연 및 PHY로의 짧은 라우팅을 제공합니다.

일반적인 용도: 상업용 범위를 초과하는 산업용 게이트웨이 및 공장 현장 장비.

TW20776ACNL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 요청 시 대량 구매 단계별 가격을 확인하실 수 있습니다.

보드에서 TW20776ACNL을 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	8P8C(RJ45)
Ports	1x1
Speed	10/ 100 Base-T
Latch Type	Up
LED	Green/ Green
Shielding	Shield with EMI Finger
PCB Mount Type	Surface Mount
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	1.00/ 25.40
Product Width (Inches/mm)	0.634/ 16.10
Product Height (Inches/mm)	0.536/ 13.61
Temperature	-40℃ ~ 85℃
Compatible Brands	Pulse

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TW20776ACNL?

The TW20776ACNL is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.

Can the TW20776ACNL be built to a different configuration?

Yes. The standard TW20776ACNL ships with Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.

How do I qualify the TW20776ACNL as a second source?

Request a sample of the TW20776ACNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ19665ACNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
