• TW1K0547AHNL, 10G Base RJ45 Modular Jack Tab Up with Green/Yellow Led - side view
  • TW1K0547AHNL, 10G Base RJ45 Modular Jack Tab Up with Green/Yellow Led - front view

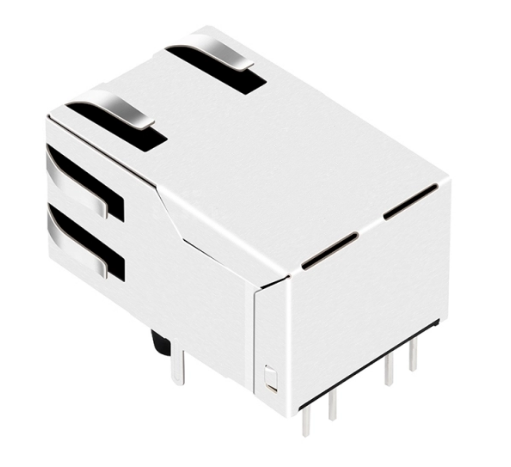

  • TW1K0547AHNL, 10G Base RJ45 Modular Jack Tab Up with Green/Yellow Led - back view
1 3

TW1K0547AHNL, 10G 이더넷 RJ45 MagJack 탭 업 그린/옐로우 LED

  • 고성능 장치는 초고속 네트워크 연결을 위해 10G Base-T 속도를 지원합니다.
  • 10기가비트 이더넷 성능을 위해 최적화된 통합 자기 RJ45 MagJack
  • 포괄적인 상태 모니터링을 위한 녹색/노란색 LED 표시기가 있는 탭업 구성
  • 다양한 산업 표준을 준수하여 신뢰할 수 있고 효율적인 사용이 가능합니다.
  • MagJack 기술은 우수한 EMI 보호와 신호 무결성을 제공합니다.
  • 주문량과 사양에 따라 $0.50에서 $3.00 USD 사이의 가격 범위이며 대량 주문에 대한 할인도 제공됩니다.

제품 포장 정보

포장 방식 트레이 (릴 포장 옵션 가능)
카톤 규격 32*30*31cm
수량/카톤 1200개
총 중량/카톤 8.5kg

제품 도면

[부품] 기계 도면Dimensions, footprint and pin-out
전체 세부 정보 보기

제품 사양

RJ 유형 12P8C(RJ45)
포트 1x1
속도 10G Base-T
래치 유형 Up
LED Green/ Yellow
차폐(Shielding) Shield with EMI Finger
PCB 실장 유형 Through Hole
방향 Right Angle (90°)
AutoMDIX Yes
PCB 재질 FR4
접점 재질 금
접점 도금 골드 플래시/ 6u"/ 15u"/ 30u"/ 50u"
인증 RoHS 준수
제품 길이 (인치/mm) 1.280/ 32.50
제품 폭 (인치/mm) 0.654/ 16.60
제품 높이 (인치/mm) 0.531/ 13.50
온도 -40℃ ~ 85℃

관련 잭

동일 제품군, 다른 래치, LED 또는 도금 옵션.

주요 브랜드 RJ45 잭을 위한 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임이나 높은 비용으로 고민하고 계신가요? 당사는 TE, Molex, Amphenol, Wurth, Halo, Bel Fuse 및 Pulse의 표준 모듈러 잭을 대체할 수 있는 고품질의 드롭인(drop-in) 제품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 충족하며 더욱 경쟁력 있는 가격대를 제공합니다.

Flash, 3µ", 6µ", 15µ", 30µ"에서 50µ"까지의 금도금 옵션
도면을 공유하여 동등한 제품을 확인하세요
짧은 리드 타임 및 대만 내 일관된 제조 공정
접촉 저항 및 절연 무결성에 대한 100% 테스트 완료
맞춤 견적 요청

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJK9436AHNL?
Yes. The TW1K0547AHNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJK9436AHNL. LINK-PP manufactures in mainland China; the TW1K0547AHNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TW1K0547AHNL be built to a different configuration?
Yes. The standard TW1K0547AHNL ships with Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW1K0547AHNL as a second source?
Request a sample of the TW1K0547AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJK9436AHNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
