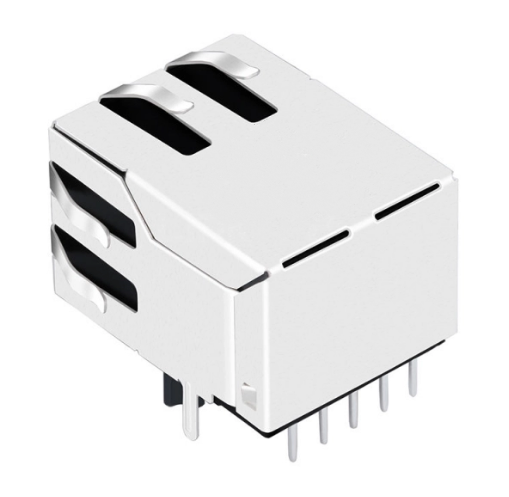

TW1914G36NL 10/100/1000 Base-T RJ45 MagJack, 탭 다운, 오렌지&그린/옐로우 LED

TeleWire Technology TW1914G36NL은 마그네틱이 통합된 10/100/1000 Base-T EMI 핑거 차폐 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

Hanrun HR941132C — TW1914G36NL은 이 부품과 교차 참조됩니다.
UDE RB1-2A5BAK1A — 동일한 풋프린트에서 추가로 공개된 호환 제품입니다.
LINK-PP LPJG0803G25NL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.

선택 시 참고 사항

10/100/1000 Base-T — 마그네틱이 매칭되는 인터페이스 속도입니다.
오렌지&그린/옐로우 LED — 호스트에서 구동되며, 링크 및 활동 매핑은 사용자가 설정합니다.
통합 마그네틱 — 4개 페어 모두에 대한 절연 및 PHY까지의 짧은 라우팅을 제공합니다.
EMI 접지 핑거 — 장착 시 스프링 접점이 쉘을 패널에 결합합니다.

일반적인 용도: PHY가 온보드된 기가비트 산업용 스위치 및 임베디드 컨트롤러.

TW1914G36NL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 요청 시 대량 구매 단가를 제공합니다.

먼저 보드에서 TW1914G36NL을 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	10P8C(RJ45)
Ports	1x1
Speed	10/100/1000 Base-T
Latch Type	Down
LED	Orange&Green/ Yellow
Shielding	Shield with EMI Finger
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	0.839/ 21.30
Product Width (Inches/mm)	0.626/ 15.90
Product Height (Inches/mm)	0.528/ 13.40
Temperature	0℃ ~ 70℃
Compatible Brands	Hanrun, UDE

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Hanrun HR941132C?

The TW1914G36NL from TeleWire Technology cross-references to the Hanrun HR941132C and to LINK-PP LPJG0803G25NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Which manufacturers' parts does the TW1914G36NL replace?

The TW1914G36NL cross-references to Hanrun HR941132C; UDE RB1-2A5BAK1A, and to LINK-PP LPJG0803G25NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.

How do I qualify the TW1914G36NL as a second source?

Request a sample of the TW1914G36NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Hanrun HR941132C on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
