TW10299CNL 10/100/1000 Base-T RJ45 잭, 탭 다운, LED 없음

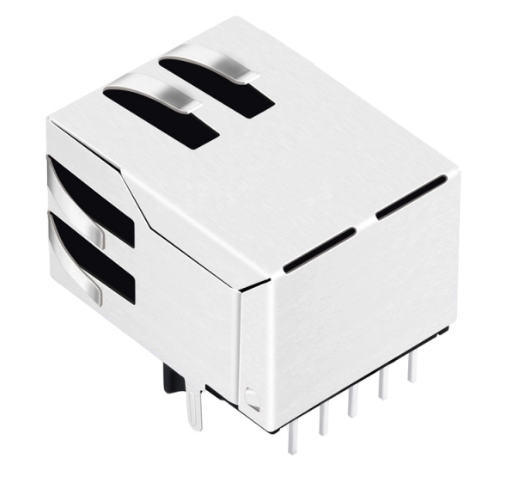

TeleWire Technology TW10299CNL은 10/100/1000 Base-T EMI 핑거 차폐형 RJ45 잭입니다. 대만에서 제조되었습니다.

교차 참조

Halo HFJ11-1G46ERL — TW10299CNL은 이 부품과 교차 참조됩니다.
LINK-PP LPJG0918-8CNL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.

선택 시 참고 사항

10/100/1000 Base-T — 접점 형상이 지정된 속도입니다.
LED 없음 — 보드와 베젤 사이에서 유지해야 할 공차 항목이 하나 줄어듭니다.
EMI 접지 핑거 — 쉴드 경로가 섀시 베젤에 밀착됩니다.
탭 다운 래치 — 릴리스 부분이 작업자를 향하는 역방향 보드에 적합합니다.

일반적인 용도: 산업용 및 빌딩 제어 장비의 임베디드 이더넷 보드.

TW10299CNL의 가격은 주문 수량 및 구성에 따라 $0.50에서 $3.00 USD 사이이며, 요청 시 대량 구매 단계별 가격을 확인하실 수 있습니다.

먼저 보드에서 TW10299CNL을 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

전체 세부 정보 보기

Product Specifications

RJ Type	10P8C(RJ45)
Ports	1x1
Speed	10/100/1000 Base-T
Latch Type	Down
Shielding	Shield with EMI Finger
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	0.837/ 21.25
Product Width (Inches/mm)	0.627/ 15.93
Product Height (Inches/mm)	0.524/ 13.30
Temperature	0℃ ~ 70℃
Compatible Brands	Halo

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지

도면을 공유하여 동등한 제품을 찾아보세요

대만에서의 짧은 리드 타임 및 일관된 제조

접촉 저항 및 절연 무결성에 대해 100% 테스트 완료

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJ11-1G46ERL?

The TW10299CNL from TeleWire Technology cross-references to the Halo HFJ11-1G46ERL and to LINK-PP LPJG0918-8CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Can the TW10299CNL be built to a different configuration?

Yes. The standard TW10299CNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-1G46ERL.

How do I qualify the TW10299CNL as a second source?

Request a sample of the TW10299CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-1G46ERL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
