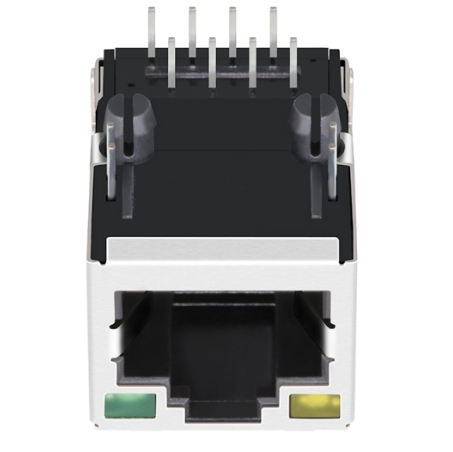

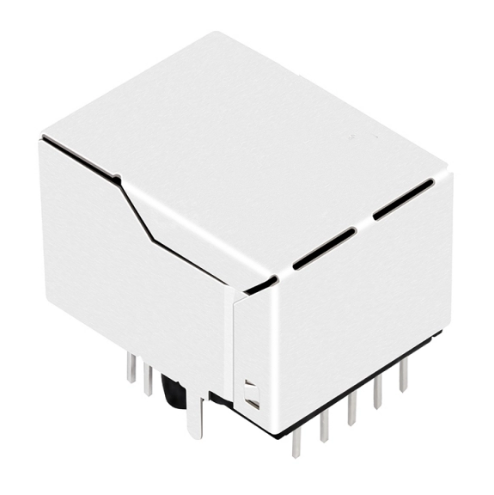

TW27322BDNL 10/100 Base-T RJ45 MagJack, לשונית למעלה, נוריות LED צהוב/ירוק
ה-TeleWire Technology TW27322BDNL הוא מחבר RJ45 MagJack מסוכך בתקן 10/100 Base-T עם רכיבים מגנטיים משולבים. מיוצר בטייוואן.
הצלבת מוצרים (Cross Reference)
- LINK-PP LPJ16211BDNL — בעל טביעת רגל זהה, מיוצר מחוץ לסין היבשתית.
הערות לבחירה
- 10/100 Base-T — קצב הממשק אליו מותאמים הרכיבים המגנטיים.
- נוריות LED צהוב/ירוק — מצב חיווי המוגדר על ידי תכנון ה-PHY המארח.
- מעטפת מסוככת ללא אצבעות EMI — הארקת הסיכוך מתבצעת דרך הלוח, לא דרך המסגרת (Bezel).
- רכיבים מגנטיים משולבים — בידוד בכל ארבעת הזוגות, ניתוב קצר ל-PHY.
יישום טיפוסי: התקני שטח שבהם נדרש חיבור רשת במהירות 100 Mbit/s.
המחיר עבור ה-TW27322BDNL נע בין 0.50$ ל-3.00$ דולר ארה"ב, בהתאם לכמות ההזמנה והתצורה, עם מדרגות מחיר לכמויות זמינות לפי בקשה.
יש לאמת את ה-TW27322BDNL על הלוח שלך תחילה. דוגמאות זמינות לאימות תכנון, והשרטוט המכני מציג את טביעת הרגל לפני ביצוע הפריסה. בקש דוגמה או הצעת מחיר.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Up |
| LED | Yellow/ Green |
| Shielding | Shield |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 0.837/ 21.25 |
| Product Width (Inches/mm) | 0.628/ 15.95 |
| Product Height (Inches/mm) | 0.530/ 13.45 |
| Temperature | 0℃ ~ 70℃ |
Related jacks
-
TW7139BGNL
מחבר RJ45 בסיס 10/100 עם לד צהוב/ירוקRegular price $0.50 USDRegular priceUnit price per -
TWD1123BGNL
10/100 Base אנכי RJ45 עם טרנספורמטור לשונית למעלה עם נורית צהובה/ ירוקהRegular price $0.50 USDRegular priceUnit price per -
TWD2122BENL
10/100 בסיס אנכי RJ45 עם לשונית טרנספורמטור עם נורית צהובה/ירוקהRegular price $0.50 USDRegular priceUnit price per -
TWE212BGNL
מחבר רשת RJ45 ללא טרנספורמטור עם לד צהוב/ירוקRegular price $0.15 USDRegular priceUnit price per -
TW27224DNL 10/100 Base-T RJ45 MagJack
לשונית למעלה
ללא נוריות LEDRegular price $0.50 USDRegular priceUnit price per -
TWE07329925S1L3A
RJ45 ללא לשונית טרנספורמטור עם נורית צהובה/ירוקהRegular price $0.15 USDRegular priceUnit price per
חלופות חסכוניות למחברי RJ45 ממותגים גדולים
מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות ממותגי מחברים גדולים? אנו מספקים תחליפים איכותיים, תואמים למחברי מודולריים סטנדרטיים מבית TE, Molex, Amphenol ו-Wurth. המחברים שלנו תואמים למבנים (footprints) ולמפרטים הטכניים הסטנדרטיים בתעשייה במחיר תחרותי יותר.
מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ", עד 50µ"
שתף את השרטוט לקבלת התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
נבדק ב-100% לעמידות מגע ושלמות בידוד
Request Custom Quote
Is there a Taiwan-made equivalent to LINK-PP LPJ16211BDNL?
Yes. The TW27322BDNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJ16211BDNL. LINK-PP manufactures in mainland China; the TW27322BDNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TW27322BDNL be built to a different configuration?
Yes. The standard TW27322BDNL ships with Yellow/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW27322BDNL as a second source?
Request a sample of the TW27322BDNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ16211BDNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
