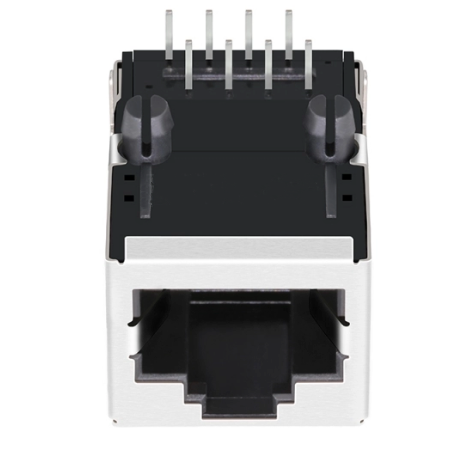

TW27224DNL 10/100 Base-T RJ45 MagJack, לשונית למעלה, ללא נוריות LED

ה-TeleWire Technology TW27224DNL הוא שקע RJ45 MagJack מסוכך בתקן 10/100 Base-T עם רכיבים מגנטיים משולבים. מיוצר בטייוואן.

הצלבת דגמים (Cross Reference)

  • UDE RU1S041X LF — ה-TW27224DNL מהווה תחליף ישיר לרכיב זה.
  • LINK-PP LPJ16113DNL — בעל טביעת רגל (footprint) זהה, מיוצר מחוץ לסין היבשתית.

הערות לבחירה

  • 10/100 Base-T — רכיבים מגנטיים מותאמים לקצב נתונים זה, ללא צורך בשנאי חיצוני.
  • 40°C- עד 85°C+ — עמיד בטווח טמפרטורות רחב יותר משקע בדרגה מסחרית רגילה.
  • ללא נוריות LED — אין צורך ביישור מוליכי אור מול פתח הפאנל.
  • מעטפת מסוככת ללא אצבעות EMI — הסיכוך מתחבר ישירות דרך ה-PCB.

יישום טיפוסי: ציוד תהליכי ותשתית המותקן בחדרי מכונות ללא בקרת אקלים.

המחיר עבור ה-TW27224DNL נע בין 0.50$ ל-3.00$ דולר ארה"ב, בהתאם לכמות ההזמנה והתצורה, עם מדרגות מחיר לפי כמות הזמינות על פי דרישה.

יש לאמת את ה-TW27224DNL על גבי הלוח שלך תחילה. דוגמאות זמינות לצורך אימות תכנון, והשרטוט המכני מספק את טביעת הרגל לפני ביצוע הפריסה (layout). בקש דוגמה או הצעת מחיר.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
View full details

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.846/ 21.50
Product Width (Inches/mm) 0.630/ 16.00
Product Height (Inches/mm) 0.535/ 13.60
Temperature -40℃ ~ 85℃
Compatible Brands UDE

Related jacks

Same family, different latch, LED or plating option.

חלופות חסכוניות למחברי RJ45 ממותגים גדולים

מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות ממותגי מחברים גדולים? אנו מספקים תחליפים איכותיים, תואמים למחברי מודולריים סטנדרטיים מבית TE, Molex, Amphenol ו-Wurth. המחברים שלנו תואמים למבנים (footprints) ולמפרטים הטכניים הסטנדרטיים בתעשייה במחיר תחרותי יותר.

מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ", עד 50µ"
שתף את השרטוט לקבלת התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
נבדק ב-100% לעמידות מגע ושלמות בידוד
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RU1S041X LF?
The TW27224DNL from TeleWire Technology cross-references to the UDE RU1S041X LF and to LINK-PP LPJ16113DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW27224DNL be built to a different configuration?
Yes. The standard TW27224DNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches UDE RU1S041X LF.
How do I qualify the TW27224DNL as a second source?
Request a sample of the TW27224DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RU1S041X LF on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
