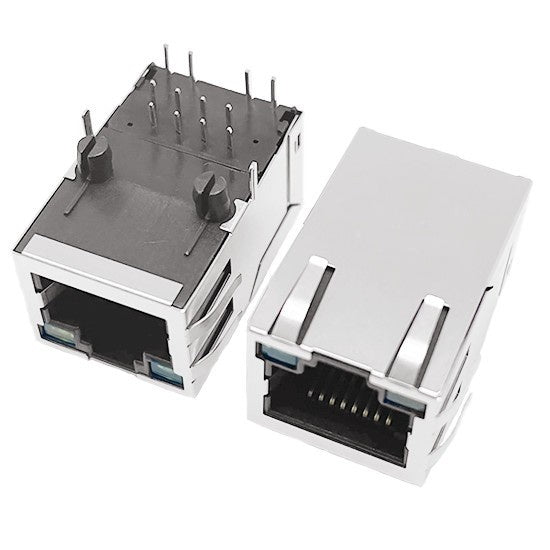

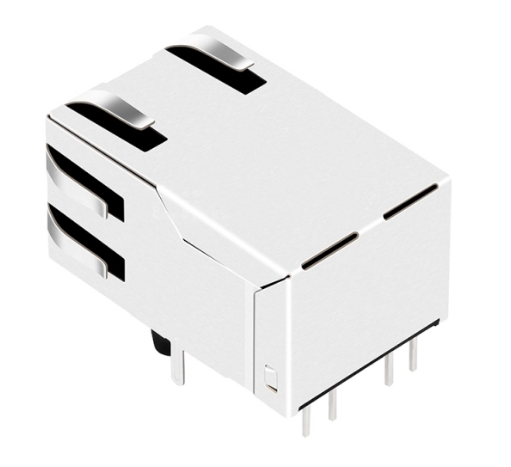

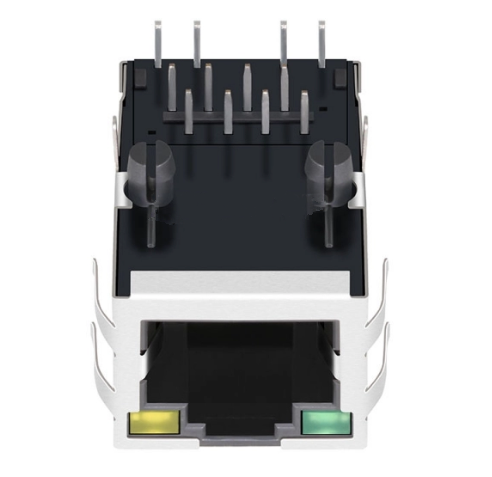

TWK1116AHNL MagJack RJ45 10/100 Base-T, pestaña hacia arriba, LED verde/amarillo
El TeleWire Technology TWK1116AHNL es un MagJack RJ45 blindado con pestañas EMI 10/100 Base-T con componentes magnéticos integrados. Fabricado en Taiwán.
Referencia cruzada
- Bel Fuse L826-1A1T-06-F — el TWK1116AHNL hace referencia cruzada a esta pieza.
- LINK-PP LPJK0005AHNL — misma huella, obtenido fuera de China continental.
Notas de selección
- 10/100 Base-T — la velocidad para la que está bobinado el transformador interno.
- LEDs verde/amarillo — controlados desde el host; el mapeo de enlace y actividad depende de usted.
- Componentes magnéticos integrados — el transformador se encuentra en la carcasa, liberando espacio en la placa junto al PHY.
- Pestañas de conexión a tierra EMI — los contactos de resorte unen la carcasa al panel al realizar el montaje.
Aplicación típica: dispositivos de campo donde una conexión de 100 Mbit/s es el requisito total de la red.
El precio del TWK1116AHNL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo petición.
Valide primero el TWK1116AHNL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de que se comprometa con un diseño. Solicite una muestra o cotización.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Up |
| LED | Green/ Yellow |
| Shielding | Shield with EMI Finger |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 1.28/ 32.50 |
| Product Width (Inches/mm) | 0.654/ 16.50 |
| Product Height (Inches/mm) | 0.531/ 13.50 |
| Temperature | 0℃ ~ 70℃ |
| Compatible Brands | Belfuse |
