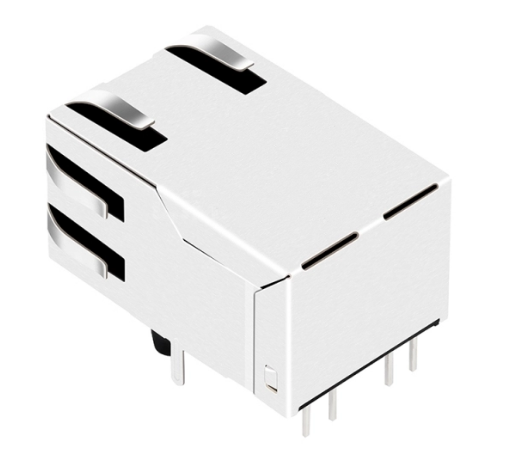

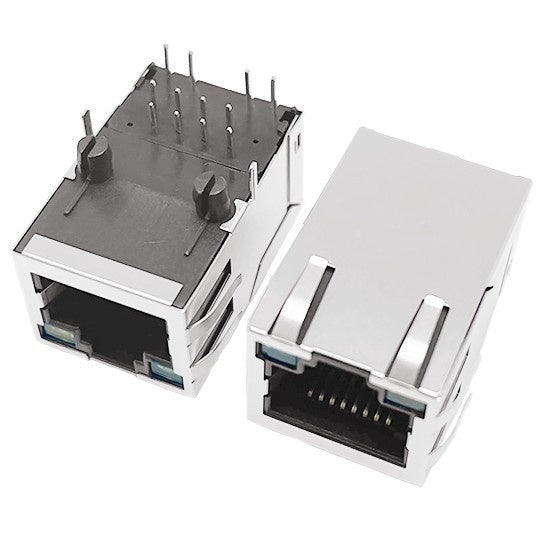

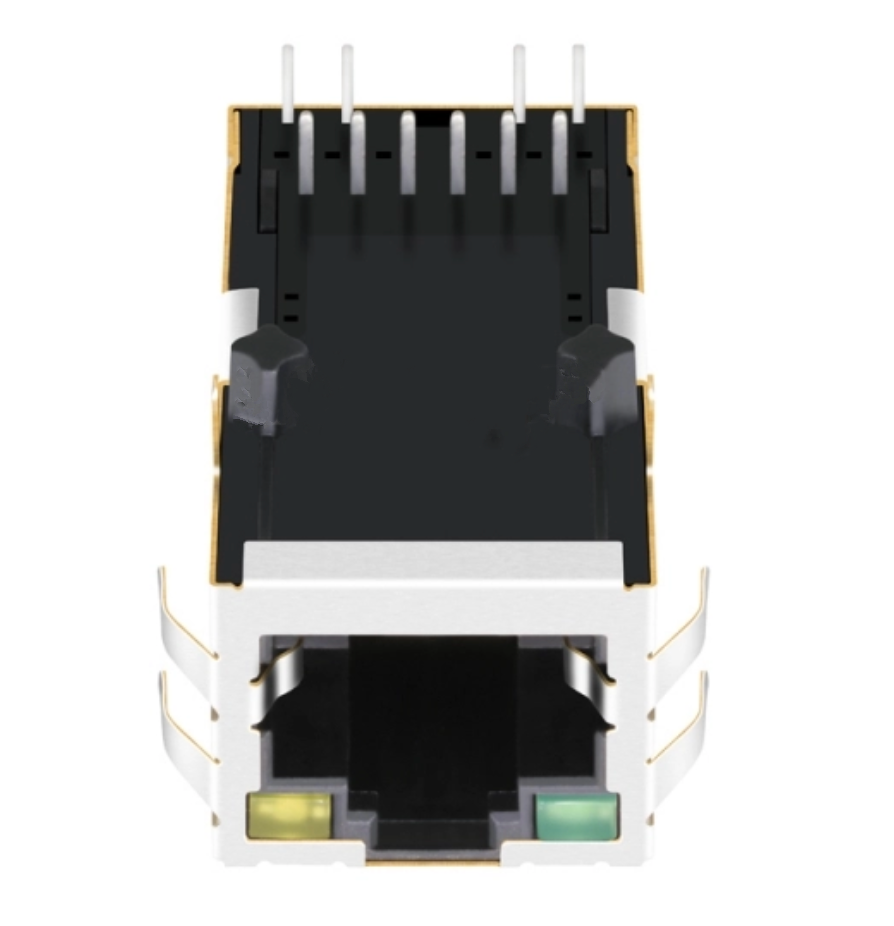

TW7125AHNL 10/100 Base-T RJ45 MagJack, pestaña hacia arriba, LED verde/amarillo
El TeleWire Technology TW7125AHNL es un conector RJ45 MagJack de 10/100 Base-T con blindaje EMI y componentes magnéticos integrados. Fabricado en Taiwán.
Referencia cruzada
- Bel Fuse SI-55004-F — el TW7125AHNL es una referencia cruzada para esta pieza.
- Molex 0480251190 — otro equivalente publicado con la misma huella.
- Molex 48025-1190 — otro equivalente publicado con la misma huella.
Notas de selección
- 10/100 Base-T — la velocidad de interfaz a la que están adaptados los componentes magnéticos.
- LEDs verde/amarillo — condición indicada establecida por el diseño PHY del host.
- −40 °C a +85 °C — clasificado para gabinetes sin calefacción durante los cambios estacionales.
- Componentes magnéticos integrados — aislamiento en los cuatro pares, enrutamiento corto hacia el PHY.
Aplicación típica: puertas de enlace industriales y equipos de planta de fábrica clasificados más allá del rango comercial.
El precio del TW7125AHNL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo solicitud.
Valide primero el TW7125AHNL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de comprometerse con un diseño. Solicite una muestra o cotización.
Información del embalaje del producto
| Embalaje | Bandeja (opciones de embalaje en carrete disponibles) |
|---|---|
| Tamaño de la caja | 32*30*31cm |
| Cantidad/caja | 1200 unidades |
| Peso bruto/caja | 8.5kg |
Dibujo técnico del producto
[pieza] dibujo mecánicoDimensions, footprint and pin-out
Especificaciones del producto
| Tipo de RJ | 8P8C(RJ45) |
|---|---|
| Puertos | 1x1 |
| Velocidad | 10/ 100 Base-T |
| Tipo de pestillo | Up |
| LED | Green/ Yellow |
| Blindaje | Shield with EMI Finger |
| Tipo de montaje en PCB | Through Hole |
| Orientación | Right Angle (90°) |
| AutoMDIX | Yes |
| Material de PCB | FR4 |
| Material de contacto | Oro |
| Chapado de contacto | Flash de oro/ 6u"/ 15u"/ 30u"/ 50u" |
| Certificación | Cumple con RoHS |
| Longitud del producto (pulgadas/mm) | 0.994/ 25.25 |
| Ancho del producto (pulgadas/mm) | 0.636/ 16.15 |
| Altura del producto (pulgadas/mm) | 0.530/ 13.45 |
| Temperatura | -40℃ ~ 85℃ |
| Marcas compatibles | Bel Fuse, Molex, Pulse, Würth Elektronik |
