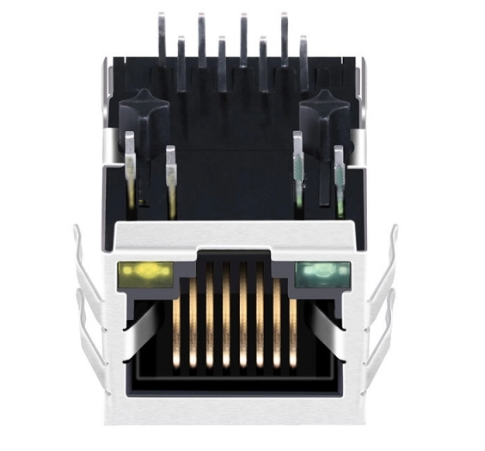

TW1198GENL Conector RJ45 MagJack 10/100 Base-T, pestaña hacia abajo, LED verde/amarillo
El TeleWire Technology TW1198GENL es un conector RJ45 MagJack 10/100 Base-T con blindaje EMI y componentes magnéticos integrados. Fabricado en Taiwán.
Referencia cruzada
- YDS 13F-61JGYDPH2NL — el TW1198GENL es una referencia cruzada de este componente.
- LINK-PP LPJ0087GENL — misma huella, fabricado fuera de China continental.
Notas de selección
- 10/100 Base-T — el transformador interno está especificado para esta velocidad.
- LEDs verde/amarillo — controlados desde el host; el mapeo de enlace y actividad depende de su configuración.
- Componentes magnéticos integrados — una sola colocación reemplaza los componentes magnéticos discretos y su enrutamiento.
- Pestañas de conexión a tierra EMI — la ruta de blindaje se cierra contra el bisel del chasis.
Aplicación típica: paneles de control de edificios y puertas de enlace de sensores en enlaces 10/100.
El precio del TW1198GENL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo solicitud.
Valide primero el TW1198GENL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de que usted confirme el diseño. Solicite una muestra o cotización.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Down |
| LED | Green/ Yellow |
| Shielding | Shield with EMI Finger |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 0.837/ 21.30 |
| Product Width (Inches/mm) | 0.627/ 15.90 |
| Product Height (Inches/mm) | 0.524/ 13.40 |
| Temperature | 0℃ ~ 70℃ |
| Compatible Brands | YDS |
