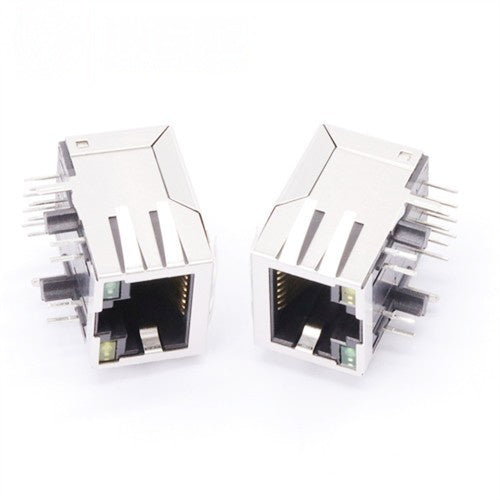

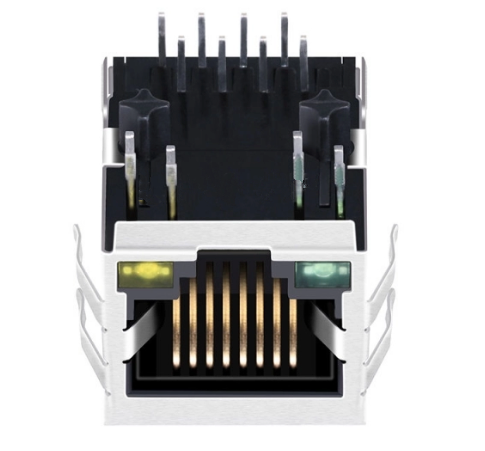

TW1196AHNL 10/100 Base-T RJ45 MagJack, pestaña hacia abajo, LED verde/amarillo
El TeleWire Technology TW1196AHNL es un MagJack RJ45 blindado con EMI-finger 10/100 Base-T con componentes magnéticos integrados. Fabricado en Taiwán.
Referencia cruzada
- UDE BS-RB10202 — el TW1196AHNL tiene referencia cruzada con esta pieza.
- UDE RB1-125BHQ1A — otro equivalente publicado con la misma huella.
- LINK-PP LPJ0085AHNL — misma huella, obtenido fuera de China continental.
Notas de selección
- PoE, IEEE 802.3af — hasta 15.4 W en el PSE sobre los pares de datos.
- 10/100 Base-T — componentes magnéticos adaptados para esta velocidad de línea, sin transformador externo.
- LEDs verde/amarillo — condición indicada establecida por el diseño del PHY anfitrión.
- Componentes magnéticos integrados — aislamiento y bobina de modo común dentro del conector, no en la PCB.
Aplicación típica: puntos de acceso y cámaras instaladas donde no existe una toma de corriente local.
El precio del TW1196AHNL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo petición.
Valide primero el TW1196AHNL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de que usted se comprometa con un diseño. Solicite una muestra o cotización.
Información del embalaje del producto
| Embalaje | Bandeja (opciones de embalaje en carrete disponibles) |
|---|---|
| Tamaño de la caja | 32*30*31cm |
| Cantidad/caja | 1200 unidades |
| Peso bruto/caja | 8.5kg |
Dibujo técnico del producto
[pieza] dibujo mecánicoDimensions, footprint and pin-out
Especificaciones del producto
| Tipo de RJ | 8P8C(RJ45) |
|---|---|
| Puertos | 1x1 |
| Velocidad | 10/ 100 Base-T |
| Tipo de pestillo | Down |
| LED | Green/ Yellow |
| Blindaje | Shield with EMI Finger |
| Tipo de montaje en PCB | Through Hole |
| Orientación | Right Angle (90°) |
| PoE | PoE |
| AutoMDIX | Yes |
| Material de PCB | FR4 |
| Material de contacto | Oro |
| Chapado de contacto | Flash de oro/ 6u"/ 15u"/ 30u"/ 50u" |
| Certificación | Cumple con RoHS |
| Longitud del producto (pulgadas/mm) | 0.837/ 21.25 |
| Ancho del producto (pulgadas/mm) | 0.627/ 15.93 |
| Altura del producto (pulgadas/mm) | 0.524/ 13.30 |
| Temperatura | 0℃ ~ 70℃ |
| Marcas compatibles | Speedtech, UDE |
