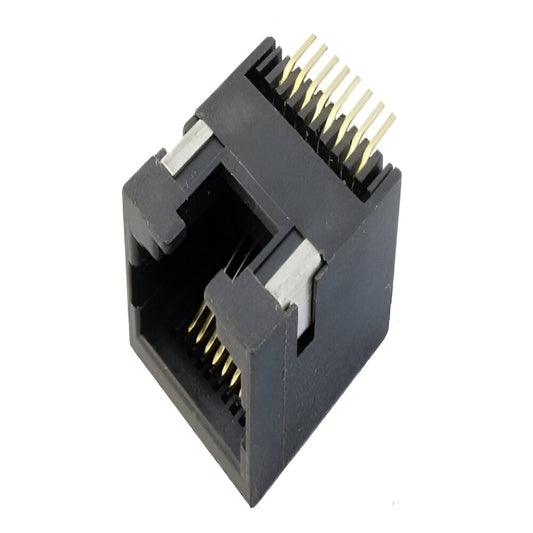

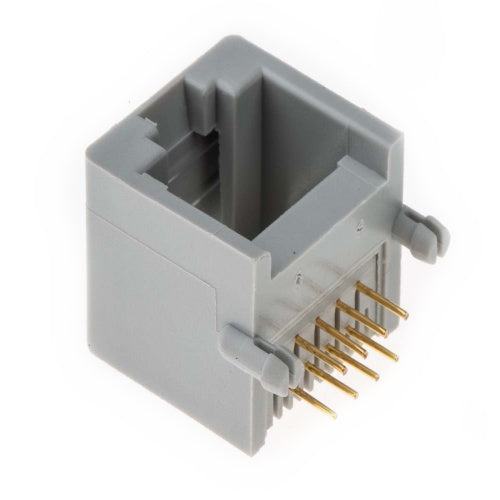

Lågprofil RJ45-kontakt

En lågprofil RJ45-kontakt minskar höjden ovanför kretskortet, för konstruktioner där avståndet mellan kort och lock är den begränsande faktorn snarare än kortytan. Nedsänkta och mid-mount-varianter placerar uttaget i en utskärning i kortet för att sänka det ytterligare. TeleWire Technology tillverkar 32 av dessa i Taiwan.

  • 1U- och halvhöjds rackutrustning, där locket sitter nära ovanför kortet.
  • Tunna gateways och medieomvandlare med en fast kapslingshöjd.
  • Täta paneldesigner där ett standarduttag skulle komma i vägen för en närliggande komponent eller kylfläns.

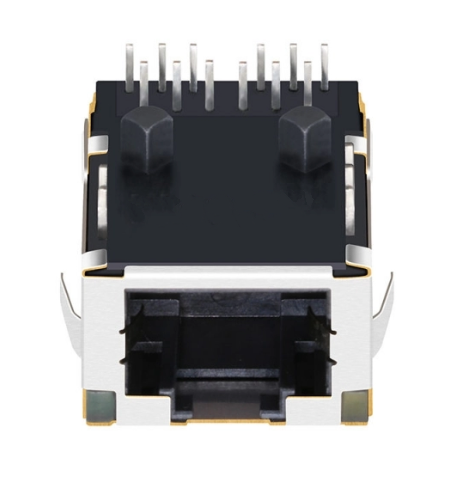

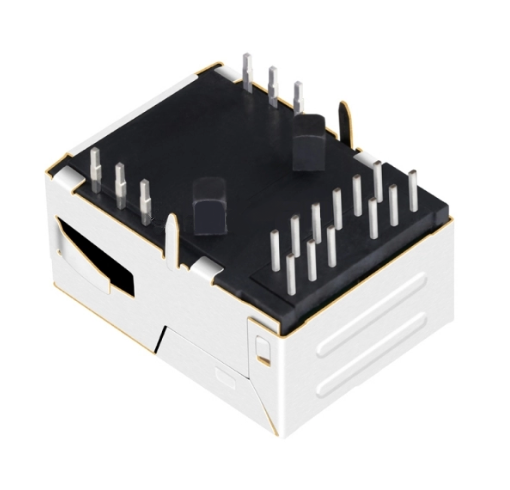

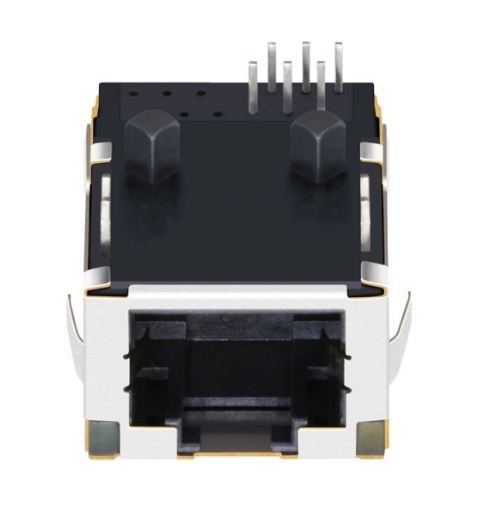

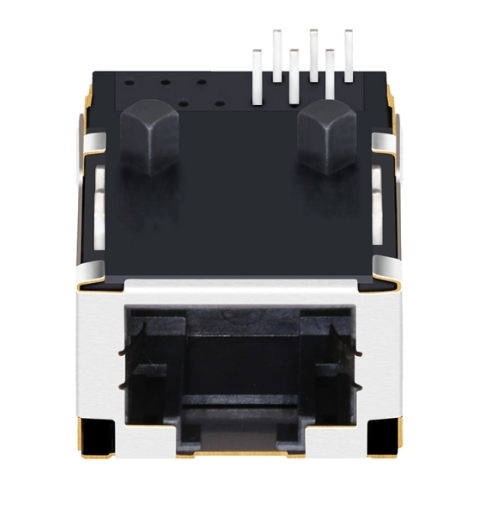

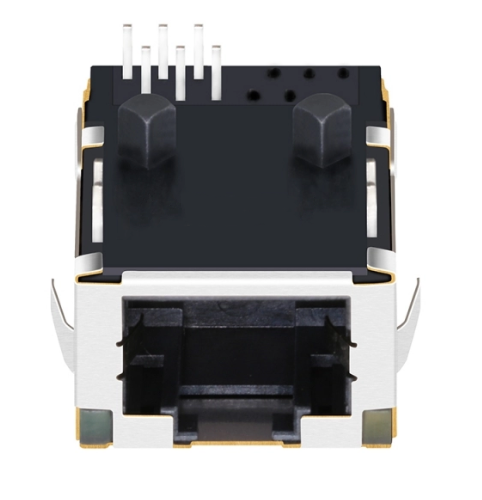

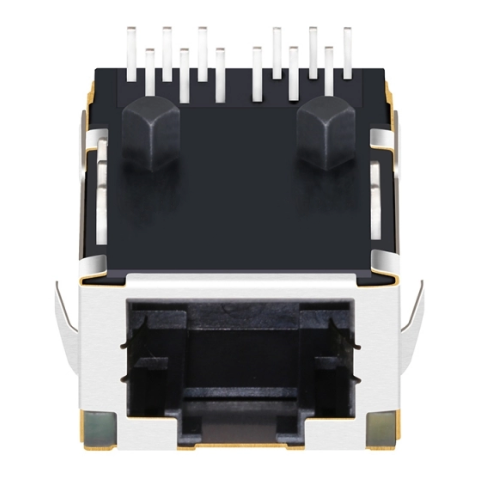

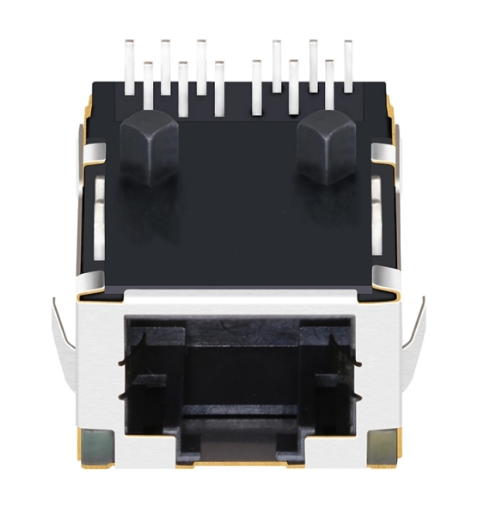

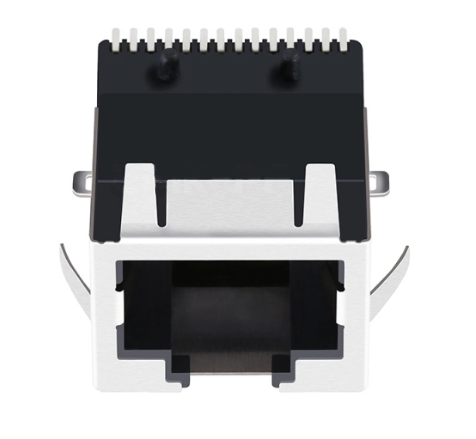

Med integrerad magnetik eller diskret, 10/100 upp till gigabit, skärmad med eller utan EMI-fingrar, LED-alternativ finns tillgängliga. Ritningar anger exakt bygghöjd och utskärning för kretskortet.

Low-Profile RJ45 Connector
ISO 9001:2015
Certifierad kvalitet
Fabrik i Taiwan
Direkttillverkning
Teknisk försäljning i USA
Direkt teknisk support
Alternativ till TE Connectivity
Support för korsreferenser

Hittar du inte den RJ-kontakt du behöver?

Vår webbplats visar endast en bråkdel av vårt utbud. Vi tillverkar tusentals modulära uttag som inte visas online. Ladda upp din ritning eller specifikationer här, så utför vi korsreferensen åt dig.

Anpassad guldplätering (upp till 50u")
Precision i koplanaritet
Förbättrad mekanisk fixering
EMI-skärmningsdesign
Pin-to-pin-kompatibilitet
Alternativ för full avskärmning
Begär offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Branschtillämpningar

Beprövad prestanda inom olika branscher

Digitalboxar

Möjliggör slimmad och elegant design för hemunderhållningsenheter och mediaspelare.

Enkorts-datorer (SBC)

Används på SBC-enheter (som Raspberry Pi-beräkningsmoduler) för att hålla den totala bygghöjden låg.

Digital skyltning

Tunna skärmar och mediaspelare monterade bakom displayer kräver lågprofilanslutningar.

Ultrabooks och bärbara datorer

Huvudsakligt användningsområde. Infällda typer gör att Ethernet-porten får plats i allt tunnare chassidesigner för bärbara datorer.

IoT-gateways

Kompakta väggmonterade gateways drar nytta av det minskade djupet och den låga höjden i vår lågprofilserie.

Medicintekniska produkter

Mycket tillförlitliga uttag med 50u" guldplätering för portar i diagnostisk utrustning.

Varför välja våra lågprofilkontakter?

Taiwan-tillverkad precisionsteknik

Till skillnad från generiska standardkontakter är våra uttag konstruerade i Taiwan med högprecisionsstansning och formgjutning för att säkerställa konsekvent mekanisk stabilitet.

Maximera tjockleksreduktion

Våra Sunk-Type (Mid-Mount) designer sänker ner kontakthuset i ett uttag i kretskortet, vilket effektivt minskar komponentens höjd ovanför kortet med upp till 50 %, vilket möjliggör ultratunna enhetsprofiler.

Standard- och kundanpassade förskjutningar

Vi erbjuder varierande grader av nedsänkningsdjup (PCB-offset) för att matcha din specifika mekaniska chassidesign och begränsningar i kretskortstjocklek.

Reflow-kompatibla SMT-alternativ

För automatiserad montering i stora volymer finns våra lågprofilskontakter tillgängliga i Tape & Reel-förpackningar med högtemperaturbeständiga LCP-höljen som lämpar sig för IR-reflow-lödning.

Varför välja våra lågprofilkontakter?

Tekniska frågor och svar

Vanliga frågor från inköps- och ingenjörsteam.

Vad är en 'Sunk Type' eller Mid-Mount RJ45-kontakt?

En Sunk Type (eller Mid-Mount) RJ45-kontakt är utformad för att sitta delvis under kretskortets yta. Den kräver ett uttag i kretskortet, vilket gör att kontakthuset kan "sänkas ner". Detta minskar profilhöjden ovanför kortet drastiskt, vilket gör den idealisk för ultratunna enheter som bärbara datorer och surfplattor.

Vilken är den lägsta profilhöjden ni erbjuder?

Vår standardserie med låg profil börjar på cirka 11,5 mm höjd. För vår Sunk/Mid-Mount-serie kan höjden ovanför kretskortet vara så låg som 8,5 mm eller till och med 6,0 mm, beroende på hur djupt nedsänkningsdjupet (offset) är konfigurerat.

Kompromissar lågprofilskontakter med hållbarheten?

Inte alls. Trots sin slimmade formfaktor använder våra lågprofilskontakter termoplastiska höljen med hög prestanda och robusta lödflikar för att säkerställa mekanisk fixering. Vi testar dem enligt samma standarder för anslutningscykler (750+ cykler) som våra kontakter med standardhöjd.

Finns integrerad magnetik i lågprofilstorlekar?

Ja, vi erbjuder integrerade moduler (ICM) med låg profil som inkluderar 10/100 eller Gigabit-magnetik inuti det slimmade höljet. Detta ger en komplett Ethernet-gränssnittslösning utan att öka höjden för externa magnetiska komponenter.
