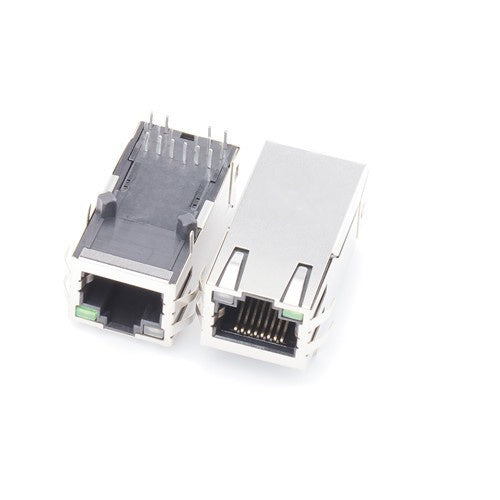

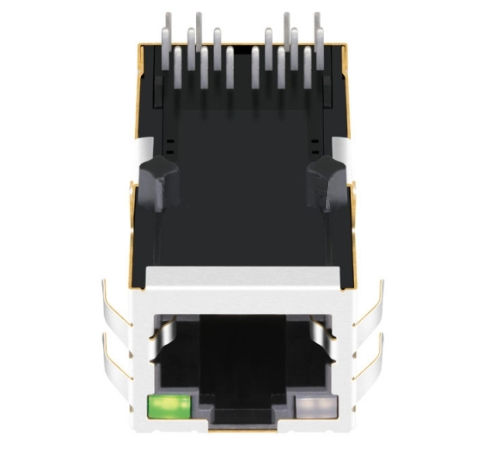

TW5182AYNL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Groen&Oranje/ Groene LED

De TeleWire Technology TW5182AYNL is een 10/100/1000 Base-T EMI-finger afgeschermde RJ45 MagJack met geïntegreerde magnetics. Gefabriceerd in Taiwan.

Kruisverwijzing

  • Halo HFJT1-E1G20C3-L71RL — de TW5182AYNL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJK4071AYNL — dezelfde footprint, geproduceerd buiten het vasteland van China.

Selectienotities

  • 10/100/1000 Base-T — de snelheid waarvoor de interne transformator is gewikkeld.
  • Groene&Oranje/ Groene LED's — aangestuurd vanaf de host; link- en activiteitsmapping is aan u.
  • −40 °C tot +85 °C — voorbij wat een standaard jack van commerciële kwaliteit aankan.
  • Geïntegreerde magnetics — de transformator bevindt zich in de behuizing, wat ruimte op het bord naast de PHY vrijmaakt.

Typische toepassing: gigabit machine-vision en motion-control verbindingen op de werkvloer.

De prijzen voor de TW5182AYNL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumekortingen beschikbaar op aanvraag.

Valideer de TW5182AYNL eerst op uw bord. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 12P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Green&Orange/ Green
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.280/ 32.50
Product Width (Inches/mm) 0.650/ 16.50
Product Height (Inches/mm) 0.531/ 13.50
Temperature -40℃ ~ 85℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-E1G20C3-L71RL?
The TW5182AYNL from TeleWire Technology cross-references to the Halo HFJT1-E1G20C3-L71RL and to LINK-PP LPJK4071AYNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW5182AYNL be built to a different configuration?
Yes. The standard TW5182AYNL ships with Green&Orange/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-E1G20C3-L71RL.
How do I qualify the TW5182AYNL as a second source?
Request a sample of the TW5182AYNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-E1G20C3-L71RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
