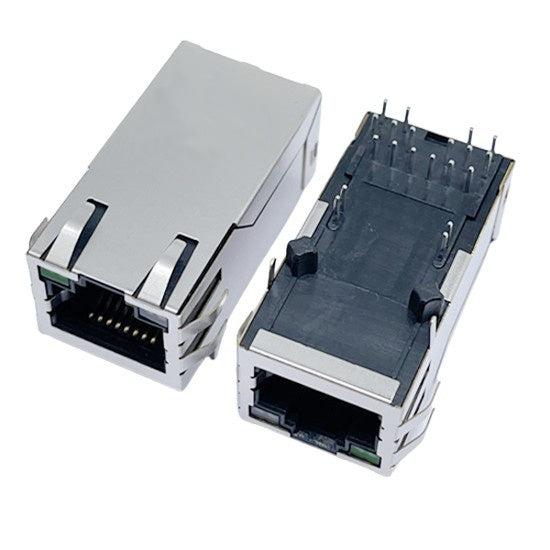

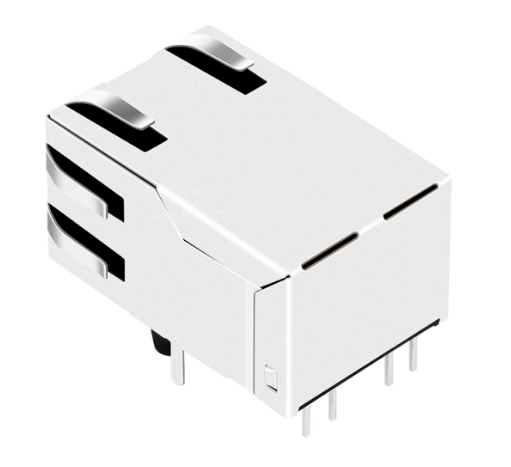

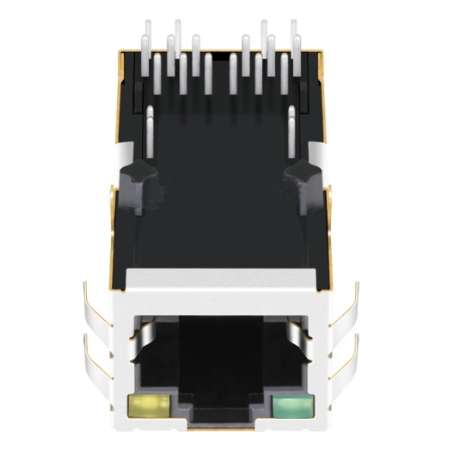

TW3185AHNL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Groene/Gele LED

De TeleWire Technology TW3185AHNL is een 10/100/1000 Base-T RJ45 MagJack met EMI-afscherming en geïntegreerde magnetics. Gefabriceerd in Taiwan.

Kruisverwijzing

  • Halo HFJT1-1GHP-L12RL — de TW3185AHNL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJK2074AHNL — dezelfde voetafdruk, geproduceerd buiten het vasteland van China.

Selectienotities

  • PoE+, IEEE 802.3at — tot 30 W bij de PSE over de dataparen.
  • 10/100/1000 Base-T — afgestemde magnetics voor deze lijnsnelheid, geen externe transformator nodig.
  • Groene/Gele LED's — aangestuurd door de host; link- en activiteitsmapping is naar eigen inzicht.
  • Geïntegreerde magnetics — isolatie en common-mode choke in de connector, niet op de PCB.

Typische toepassing: gevoede eindpunten waarbij de verbinding zowel de link als de stroomvoorziening van het apparaat verzorgt.

De prijzen voor de TW3185AHNL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie; volumeprijzen zijn op aanvraag beschikbaar.

Valideer de TW3185AHNL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de voetafdruk voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 16P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
PoE PoE+
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.280/ 32.50
Product Width (Inches/mm) 0.654/ 16.60
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-1GHP-L12RL?
The TW3185AHNL from TeleWire Technology cross-references to the Halo HFJT1-1GHP-L12RL and to LINK-PP LPJK2074AHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW3185AHNL be built to a different configuration?
Yes. The standard TW3185AHNL ships with Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-1GHP-L12RL.
How do I qualify the TW3185AHNL as a second source?
Request a sample of the TW3185AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-1GHP-L12RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
