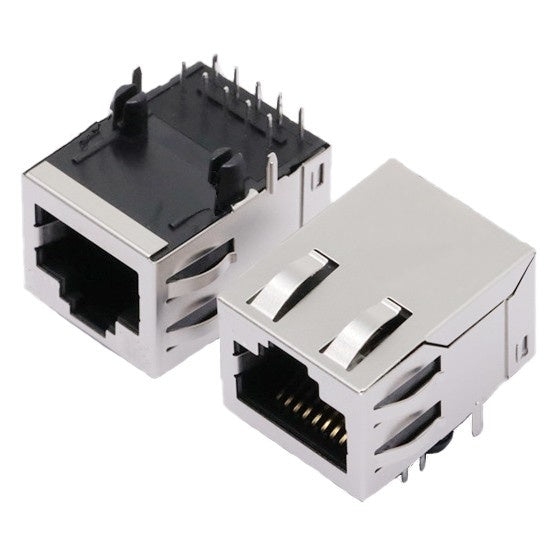

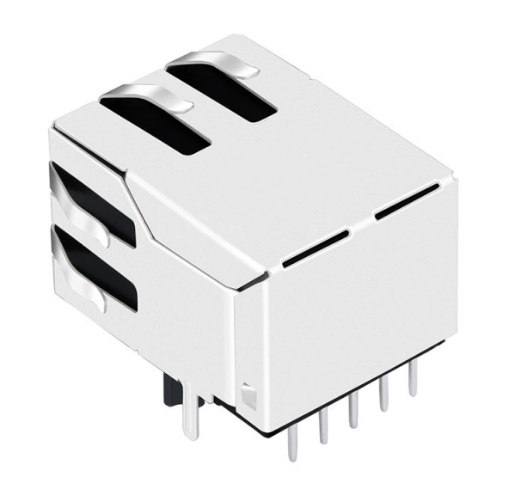

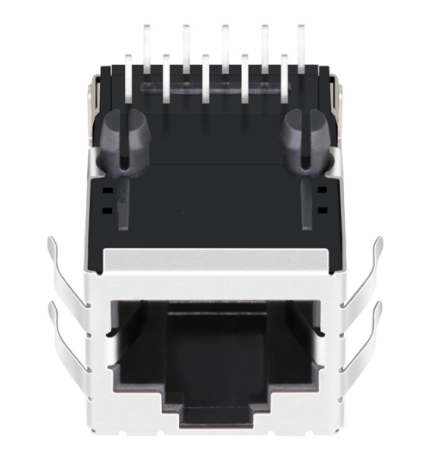

TW27813CNL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Geen LED's

De TeleWire Technology TW27813CNL is een 10/100/1000 Base-T RJ45 MagJack met EMI-vingerafscherming en geïntegreerde magnetische componenten. Geproduceerd in Taiwan.

Kruisverwijzing

  • Foxconn JFM3811-F851-4F — de TW27813CNL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJG16702CNL — dezelfde voetafdruk, geproduceerd buiten het vasteland van China.

Selectienotities

  • 10/100/1000 Base-T — de snelheid waarvoor de interne transformator is gewikkeld.
  • −40 °C tot +85 °C — geschikt voor onverwarmde kasten gedurende seizoenswisselingen.
  • Geen LED's — geen lichtgeleiders die uitgelijnd hoeven te worden met de uitsparing in het paneel.
  • Geïntegreerde magnetische componenten — de transformator bevindt zich in de behuizing, wat ruimte op het bord naast de PHY vrijmaakt.

Typische toepassing: industriële gigabit-switching in kasten die blootgesteld worden aan grote temperatuurschommelingen.

De prijzen voor de TW27813CNL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie; volumekortingen zijn op aanvraag beschikbaar.

Valideer de TW27813CNL eerst op uw bord. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de voetafdruk voordat u een lay-out vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.628/ 15.95
Product Height (Inches/mm) 0.530/ 13.45
Temperature -40℃ ~ 85℃
Compatible Brands FOXCONN

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Foxconn JFM3811-F851-4F?
The TW27813CNL from TeleWire Technology cross-references to the Foxconn JFM3811-F851-4F and to LINK-PP LPJG16702CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW27813CNL be built to a different configuration?
Yes. The standard TW27813CNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Foxconn JFM3811-F851-4F.
How do I qualify the TW27813CNL as a second source?
Request a sample of the TW27813CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Foxconn JFM3811-F851-4F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
