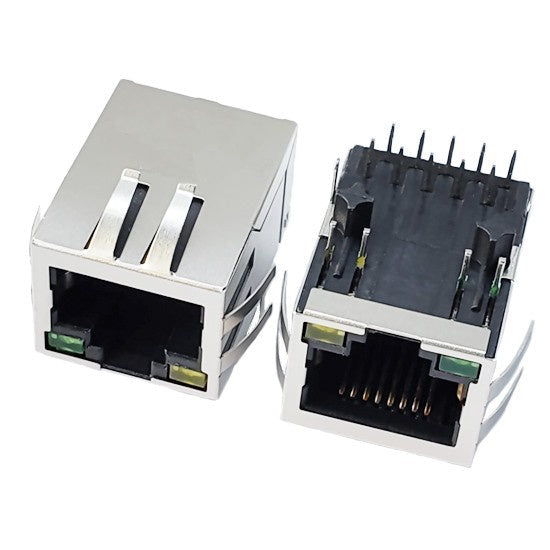

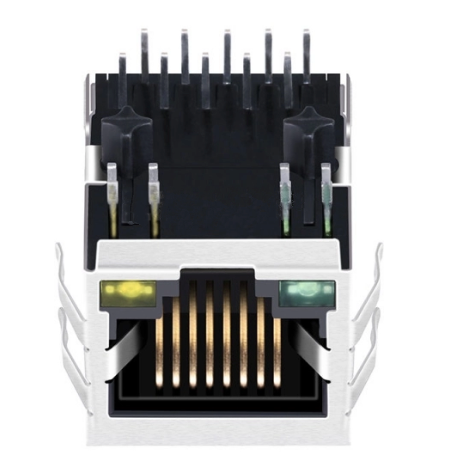

TW1922GENL 10/100/1000 Base-T RJ45 MagJack, Tab Down, Groen/ Gele LED

De TeleWire Technology TW1922GENL is een 10/100/1000 Base-T EMI-finger afgeschermde RJ45 MagJack met geïntegreerde magnetics. Geproduceerd in Taiwan.

Kruisverwijzing

  • Bel Fuse 2250022-1 — de TW1922GENL is een kruisverwijzing naar dit onderdeel.
  • Bel Fuse 2250022 — een verder gepubliceerd equivalent met dezelfde footprint.
  • Bel Fuse SI-61028-F — een verder gepubliceerd equivalent met dezelfde footprint.

Selectienotities

  • 10/100/1000 Base-T — de interne transformator is gespecificeerd voor deze snelheid.
  • Groen/ Gele LED's — aangesloten op de host PHY, niet op interne logica.
  • Geïntegreerde magnetics — één plaatsing vervangt de discrete magnetics en de bijbehorende routing.

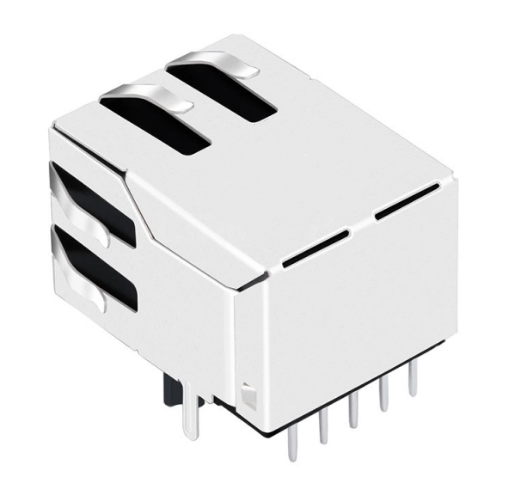

  • EMI-aardingsvingers — het afschermingspad sluit aan op het chassis-frame.

Typische toepassing: gigabit industriële switches en embedded controllers met de PHY on-board.

De prijzen voor de TW1922GENL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumekortingen beschikbaar op aanvraag.

Valideer de TW1922GENL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Informatie over productverpakking

Verpakking Tray (haspelverpakkingsopties beschikbaar)
Afmetingen doos 32*30*31cm
Aantal/doos 1200st
Brutogewicht/doos 8.5kg

Producttekening

[onderdeel] mechanische tekeningDimensions, footprint and pin-out
Alle details bekijken

Productspecificaties

RJ-type 10P8C(RJ45)
Poorten 1x1
Snelheid 10/100/1000 Base-T
Type vergrendeling Down
LED Green/ Yellow
Afscherming Shield with EMI Finger
Type PCB-montage Through Hole
Oriëntatie Right Angle (90°)
AutoMDIX Yes
PCB-materiaal FR4
Contactmateriaal Goud
Contactplating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certificering RoHS-conform
Productlengte (Inches/mm) 0.839/ 21.30
Productbreedte (Inches/mm) 0.626/ 15.90
Producthoogte (Inches/mm) 0.528/ 13.40
Temperatuur 0℃ ~ 70℃
Compatibele merken Bel Fuse

Gerelateerde jacks

Zelfde familie, andere vergrendeling, LED- of plating-optie.

Kosteneffectieve alternatieven voor RJ45-jacks van grote merken

Heeft u te maken met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, direct inzetbare vervangers voor standaard modulaire jacks van TE, Molex, Amphenol, Wurth, Halo, Bel Fuse en Pulse. Onze connectoren komen overeen met de industriestandaard voetafdrukken en prestatiespecificaties tegen een scherpere prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ" tot 50µ" goudplating
Deel de tekening voor een gelijkwaardige match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Vraag een offerte op maat aan

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse 2250022-1?
The TW1922GENL from TeleWire Technology cross-references to the Bel Fuse 2250022-1 and to LINK-PP LPJG0811GENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1922GENL replace?
The TW1922GENL cross-references to Bel Fuse 2250022-1; Bel Fuse 2250022; Bel Fuse SI-61028-F, and to LINK-PP LPJG0811GENL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1922GENL as a second source?
Request a sample of the TW1922GENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse 2250022-1 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
