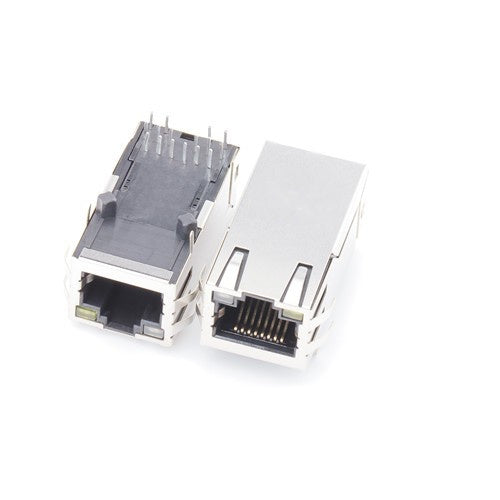

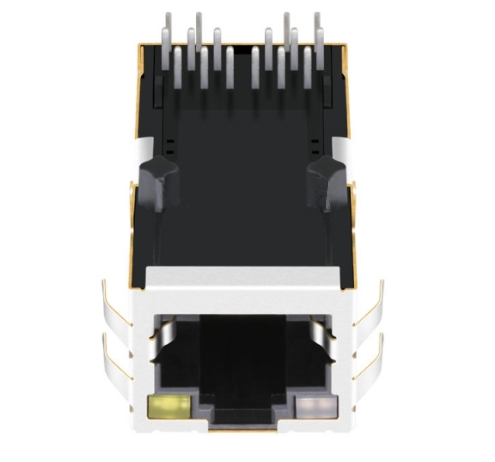

TW1182AONL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Oranje&Groen/ Gele LED

De TeleWire Technology TW1182AONL is een 10/100/1000 Base-T RJ45 MagJack met EMI-afscherming en geïntegreerde magnetics. Geproduceerd in Taiwan.

Kruisverwijzing

  • Bel Fuse 0826-1X1T-23-F — de TW1182AONL is een kruisverwijzing naar dit onderdeel.
  • Bel Fuse L826-1X1T-23-F — een verder gepubliceerd equivalent met dezelfde footprint.
  • Halo HFJT1-1G20C3-L72RL — een verder gepubliceerd equivalent met dezelfde footprint.

Selectienotities

  • 10/100/1000 Base-T — bijpassende magnetics voor deze lijnsnelheid, geen externe transformator nodig.
  • Oranje&Groen/ Gele LED's — aangestuurd door de host; link- en activiteitsmapping is aan u.
  • Geïntegreerde magnetics — isolatie en common-mode choke in de connector, niet op de PCB.
  • EMI-aardingsvingers — afschermingspad sluit aan op het chassis-bezel.

Typische toepassing: single-board computers en SoM-carriers die gigabit-verbindingen vanaf een host-PHY gebruiken.

De prijzen voor de TW1182AONL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumekortingen beschikbaar op aanvraag.

Valideer de TW1182AONL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 12P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Orange&Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.280/ 32.50
Product Width (Inches/mm) 0.654/ 16.60
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse 0826-1X1T-23-F?
The TW1182AONL from TeleWire Technology cross-references to the Bel Fuse 0826-1X1T-23-F and to LINK-PP LPJK0071AONL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1182AONL replace?
The TW1182AONL cross-references to Bel Fuse 0826-1X1T-23-F; Bel Fuse L826-1X1T-23-F; Halo HFJT1-1G20C3-L72RL; Würth Elektronik 7499111612; Würth Elektronik 7499111612A; Würth Elektronik MIC3111C-0152W-LF3, and to LINK-PP LPJK0071AONL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1182AONL as a second source?
Request a sample of the TW1182AONL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse 0826-1X1T-23-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
