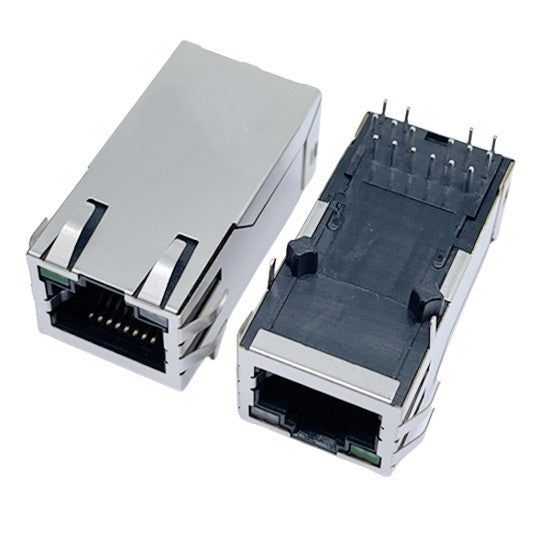

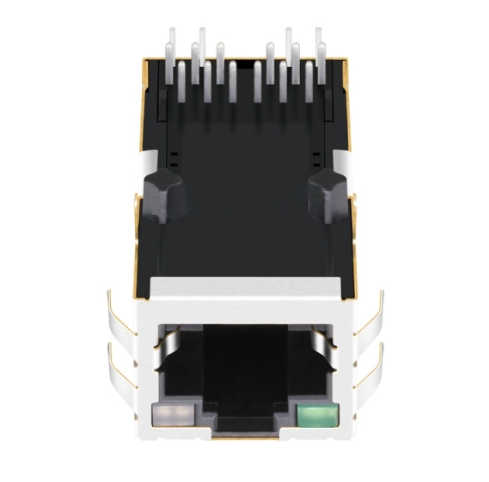

TW1182A216NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Groen/ Groen&Oranje LED

De TeleWire Technology TW1182A216NL is een 10/100/1000 Base-T EMI-finger afgeschermde RJ45 MagJack met geïntegreerde magnetics. Gefabriceerd in Taiwan.

Kruisverwijzing

  • Halo HFJT1-1G20C3-L17RL — de TW1182A216NL is een kruisverwijzing naar dit onderdeel.
  • LINK-PP LPJK0071A105NL — dezelfde footprint, geproduceerd buiten het vasteland van China.

Selectienotities

  • 10/100/1000 Base-T — afgestemde magnetics voor deze lijnsnelheid, geen externe transformator nodig.
  • Groen/ Groen&Oranje LED's — aangesloten op de host PHY, niet op interne logica.
  • Geïntegreerde magnetics — isolatie en common-mode choke in de connector, niet op de PCB.
  • EMI-aardingsvingers — chassisverbinding gemaakt bij het frontpaneel, niet via de PCB.

Typische toepassing: single-board computers en SoM-carriers die gigabit-snelheid afnemen van een host PHY.

De prijzen voor de TW1182A216NL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie; volumeprijzen zijn op aanvraag beschikbaar.

Valideer de TW1182A216NL eerst op uw board. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de footprint voordat u een layout vastlegt. Vraag een monster of offerte aan.

Informatie over productverpakking

Verpakking Tray (haspelverpakkingsopties beschikbaar)
Afmetingen doos 32*30*31cm
Aantal/doos 1200st
Brutogewicht/doos 8.5kg

Producttekening

[onderdeel] mechanische tekeningDimensions, footprint and pin-out
Alle details bekijken

Productspecificaties

RJ-type 12P8C(RJ45)
Poorten 1x1
Snelheid 10/100/1000 Base-T
Type vergrendeling Up
LED Green/ Green&Orange
Afscherming Shield with EMI Finger
Type PCB-montage Through Hole
Oriëntatie Right Angle (90°)
AutoMDIX Yes
PCB-materiaal FR4
Contactmateriaal Goud
Contactplating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certificering RoHS-conform
Productlengte (Inches/mm) 1.280/32.50
Productbreedte (Inches/mm) 0.650/ 16.50
Producthoogte (Inches/mm) 0.531/13.50
Temperatuur 0℃ ~ 70℃
Compatibele merken Halo

Gerelateerde jacks

Zelfde familie, andere vergrendeling, LED- of plating-optie.

Kosteneffectieve alternatieven voor RJ45-jacks van grote merken

Heeft u te maken met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, direct inzetbare vervangers voor standaard modulaire jacks van TE, Molex, Amphenol, Wurth, Halo, Bel Fuse en Pulse. Onze connectoren komen overeen met de industriestandaard voetafdrukken en prestatiespecificaties tegen een scherpere prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ" tot 50µ" goudplating
Deel de tekening voor een gelijkwaardige match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Vraag een offerte op maat aan

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-1G20C3-L17RL?
The TW1182A216NL from TeleWire Technology cross-references to the Halo HFJT1-1G20C3-L17RL and to LINK-PP LPJK0071A105NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1182A216NL be built to a different configuration?
Yes. The standard TW1182A216NL ships with Green/ Green&Orange LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-1G20C3-L17RL.
How do I qualify the TW1182A216NL as a second source?
Request a sample of the TW1182A216NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-1G20C3-L17RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
