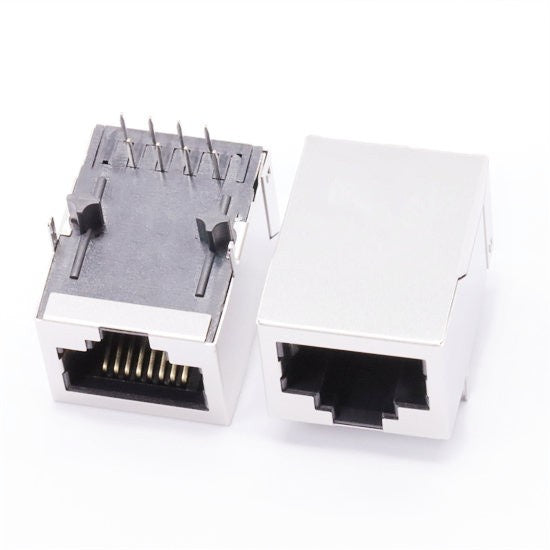

TW1124DNL 10/100 Base-T RJ45 MagJack, Tab Down, Geen LED's

De TeleWire Technology TW1124DNL is een 10/100 Base-T afgeschermde RJ45 MagJack met geïntegreerde magnetics. Geproduceerd in Taiwan.

Kruisverwijzing

  • Bothhand KLU1S041X LF — de TW1124DNL is een kruisverwijzing naar dit onderdeel.
  • Bothhand KLUS1S041X — een verder gepubliceerd equivalent met dezelfde voetafdruk.
  • Bothhand LU1S041X LF — een verder gepubliceerd equivalent met dezelfde voetafdruk.

Selectienotities

  • 10/100 Base-T — de interfacesnelheid waar de magnetics op zijn afgestemd.
  • Geen LED's — de volledige opening aan de voorzijde blijft vrij voor de bijbehorende stekker.
  • Afgeschermde behuizing zonder EMI-vingers — afscherming loopt via de board-aarding, niet via de bezel.
  • Geïntegreerde magnetics — één plaatsing vervangt de discrete magnetics en de bijbehorende routing.

Typische toepassing: gebouwbeheerpanelen en sensorgateways op 10/100-verbindingen.

De prijzen voor de TW1124DNL variëren van $0,50 tot $3,00 USD, afhankelijk van de bestelhoeveelheid en configuratie, met volumekortingen beschikbaar op aanvraag.

Valideer de TW1124DNL eerst op uw printplaat. Monsters zijn beschikbaar voor ontwerpvalidatie en de mechanische tekening toont de voetafdruk voordat u een layout vastlegt. Vraag een monster of offerte aan.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Alle details bekijken

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX YES
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands Bothhand, UDE, Hanrun

Related jacks

Same family, different latch, LED or plating option.

Kosteneffectieve alternatieven voor grote merken RJ45-jacks

Geconfronteerd met lange levertijden of hoge kosten van grote connectormerken? Wij bieden hoogwaardige, directe vervangingen voor standaard modulaire jacks van TE, Molex, Amphenol en Wurth. Onze connectoren komen overeen met industriestandaard footprints en prestatiespecificaties tegen een meer concurrerende prijs.

Van Flash, 3µ", 6µ", 15µ", 30µ", tot 50µ" vergulding
Deel de tekening voor een equivalente match
Korte levertijden en consistente productie in Taiwan
100% getest op contactweerstand en isolatie-integriteit
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bothhand KLU1S041X LF?
The TW1124DNL from TeleWire Technology cross-references to the Bothhand KLU1S041X LF and to LINK-PP LPJ0013DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1124DNL replace?
The TW1124DNL cross-references to Bothhand KLU1S041X LF; Bothhand KLUS1S041X; Bothhand LU1S041X LF; Hanrun HY901129A; UDE RB1-106BAG1A, and to LINK-PP LPJ0013DNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1124DNL as a second source?
Request a sample of the TW1124DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bothhand KLU1S041X LF on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
