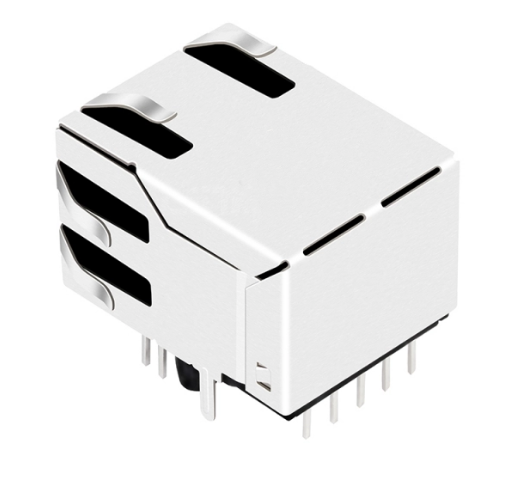

TW27375A39NL 10/100 Base-T RJ45 MagJack, 탭 업(Tab Up), 녹색/황색 LED

TeleWire Technology TW27375A39NL은 마그네틱이 통합된 10/100 Base-T EMI 핑거 차폐 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

  • TE Connectivity 5-6605578-1 — TW27375A39NL은 이 부품과 교차 참조됩니다.
  • TE Connectivity 5-6605758-1 — 동일한 풋프린트의 추가적인 호환 제품입니다.
  • LINK-PP LPJ16264A28NL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.

선택 시 참고 사항

  • 10/100 Base-T — 해당 라인 속도에 최적화된 마그네틱이 적용되었으며, 외부 변압기가 필요하지 않습니다.
  • 녹색/황색 LED — 내부 로직이 아닌 호스트 PHY에 연결됩니다.
  • 통합 마그네틱 — PCB가 아닌 커넥터 내부에 절연 및 공통 모드 초크가 포함되어 있습니다.
  • EMI 접지 핑거 — 섀시 베젤에 밀착되어 실드 경로를 형성합니다.

주요 용도: 10/100 링크 기반의 빌딩 제어 패널 및 센서 게이트웨이.

TW27375A39NL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 대량 구매 시 별도 문의가 가능합니다.

TW27375A39NL을 보드에 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 기계 도면을 통해 레이아웃을 확정하기 전에 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
전체 세부 정보 보기

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
LED Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.846/ 21.50
Product Width (Inches/mm) 0.630/ 16.00
Product Height (Inches/mm) 0.535/ 13.60
Temperature 0℃ ~ 70℃
Compatible Brands TE/ Tyco

Related jacks

Same family, different latch, LED or plating option.

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지
도면을 공유하여 동등한 제품을 찾아보세요
대만에서의 짧은 리드 타임 및 일관된 제조
접촉 저항 및 절연 무결성에 대해 100% 테스트 완료
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 5-6605578-1?
The TW27375A39NL from TeleWire Technology cross-references to the TE Connectivity 5-6605578-1 and to LINK-PP LPJ16264A28NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW27375A39NL replace?
The TW27375A39NL cross-references to TE Connectivity 5-6605578-1; TE Connectivity 5-6605758-1, and to LINK-PP LPJ16264A28NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW27375A39NL as a second source?
Request a sample of the TW27375A39NL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 5-6605578-1 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
