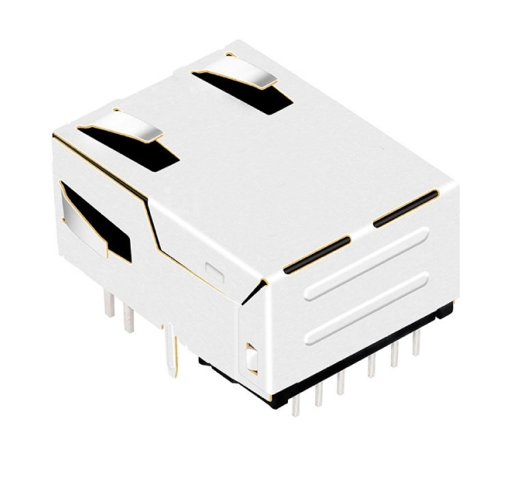

• TWL8140209I09NL, 1000 Base Low-Profile RJ45 Jack with Transformer Tab Up with Orange&Green/ Yellow Led - side view

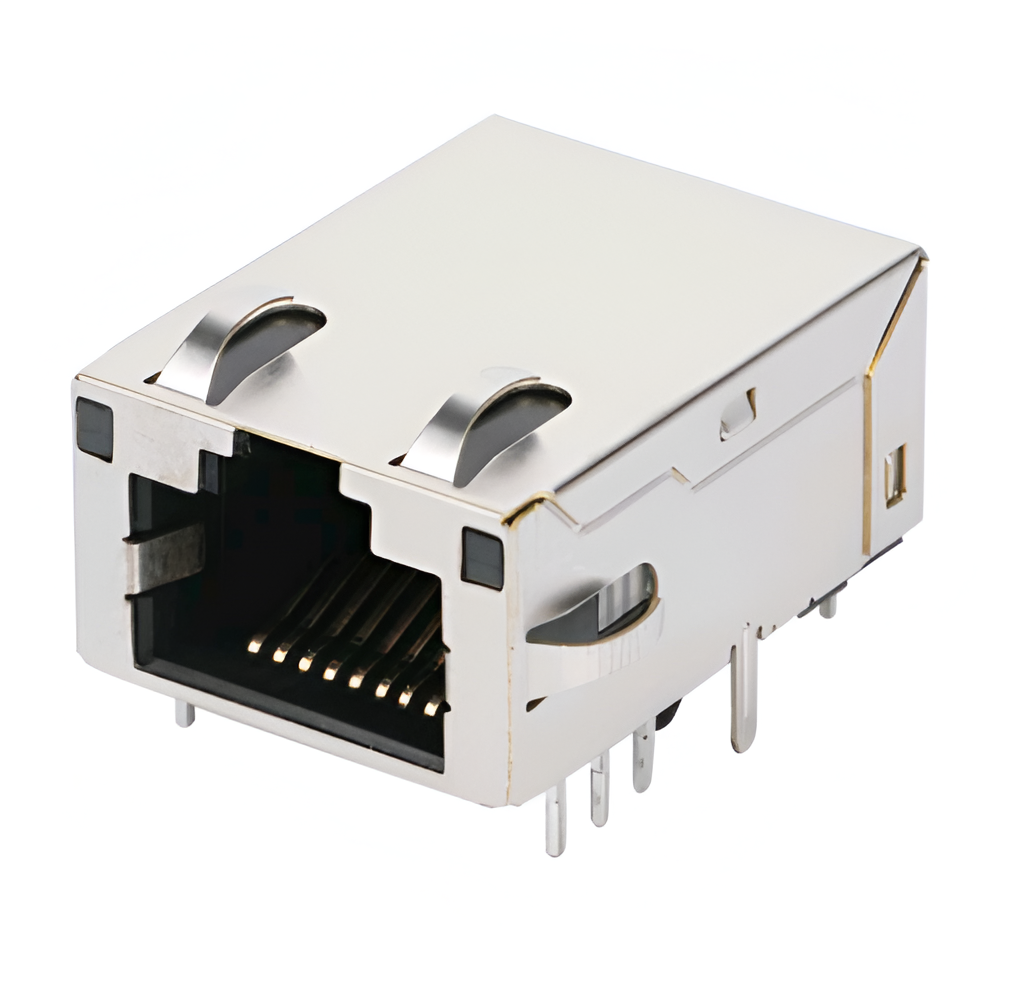

  • TWL8140209I09NL, 1000 Base Low-Profile RJ45 Jack with Transformer Tab Up with Orange&Green/ Yellow Led - front view

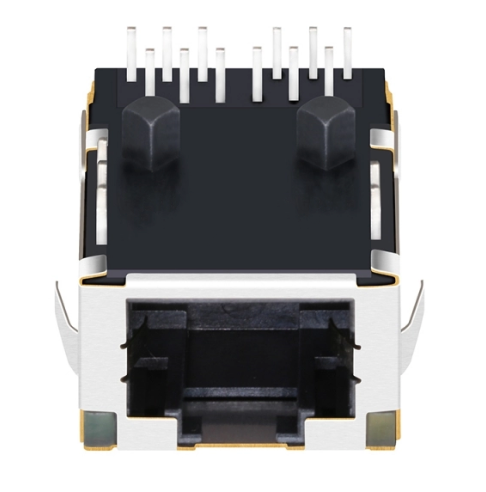

  • TWL8140209I09NL, 1000 Base Low-Profile RJ45 Jack with Transformer Tab Up with Orange&Green/ Yellow Led - back view
1 3

TWL8140209I09NL, רשת אתרנט בייס 1000 עם שקע RJ45 נמוך פרופיל עם לשונית טרנספורמטור עם נורית חיווי כתומה וירוקה/צהובה

  • תואם ל-Belfuse: L830-1J1C-43 לתאימות תעשייתית מוכחת
  • התקן בעל ביצועים גבוהים תומך במהירויות של 10/100/1000 Base-T לקישוריות ג'יגה-ביט מגוונת
  • RJ45 בפרופיל נמוך עם ממיר מובנה המבטיח שלמות אות עליונה
  • תצורת לשונית-למעלה המציגה נוריות חיווי כתומות וירוקות/צהובות לניטור מצב מפורט
  • תואם לתקנים תעשייתיים מרובים, מבטיח שימוש אמין ויעיל
  • המחירים נעים בין 0.50 ל-3.00 דולר ארה"ב בהתאם לכמות ההזמנה ולמפרטים, והנחות כמות זמינות להזמנות בנפח גדול

מידע על אריזת המוצר

אריזה מגש (קיימות אפשרויות אריזה בסליל)
גודל קרטון 32*30*31 ס"מ
כמות בקרטון 1200 יחידות
משקל ברוטו לקרטון 8.5 ק"ג

שרטוט מוצר

[חלק] שרטוט מכניDimensions, footprint and pin-out
View full details

מפרט טכני של המוצר

סוג RJ 10P8C(RJ45)
יציאות 1x1
מהירות 10/100/1000 Base-T
סוג תפס Up
נורית LED Orange&Green/ Yellow
סיכוך Shield with EMI Finger
סוג חיבור ל-PCB Through Hole
כיווניות Right Angle (90°)
AutoMDIX Yes
חומר PCB FR4
חומר מגעים זהב
ציפוי מגעים Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
תקינה תואם RoHS
אורך מוצר (אינץ'/מ"מ) 0.946/ 24.30
רוחב מוצר (אינץ'/מ"מ) 0.700/ 17.80
גובה מוצר (אינץ'/מ"מ) 0.445/ 11.30
טמפרטורה 0℃ ~ 70℃
מותגים תואמים Bel Fuse

שקעים קשורים

אותה משפחה, תפס שונה, אפשרות לנורית LED או ציפוי שונה.

חלופות משתלמות לשקעי RJ45 של מותגים מובילים

מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות של מותגי מחברים מובילים? אנו מספקים תחליפים איכותיים ותואמים (drop-in) לשקעים מודולריים סטנדרטיים של TE, Molex, Amphenol, Wurth, Halo, Bel Fuse ו-Pulse. המחברים שלנו תואמים לטביעות הרגל (footprints) ולמפרטי הביצועים הסטנדרטיים בתעשייה, במחיר תחרותי יותר.

מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ" ועד 50µ"
שתפו את השרטוט כדי לקבל התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
בדיקה של 100% להתנגדות מגע ושלמות בידוד
בקשת הצעת מחיר מותאמת אישית

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse L830-1J1C-43?
The TWL8140209I09NL from TeleWire Technology cross-references to the Bel Fuse L830-1J1C-43 and to LINK-PP LPJK7039I98NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TWL8140209I09NL be built to a different configuration?
Yes. The standard TWL8140209I09NL ships with Orange&Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Bel Fuse L830-1J1C-43.
How do I qualify the TWL8140209I09NL as a second source?
Request a sample of the TWL8140209I09NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse L830-1J1C-43 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
