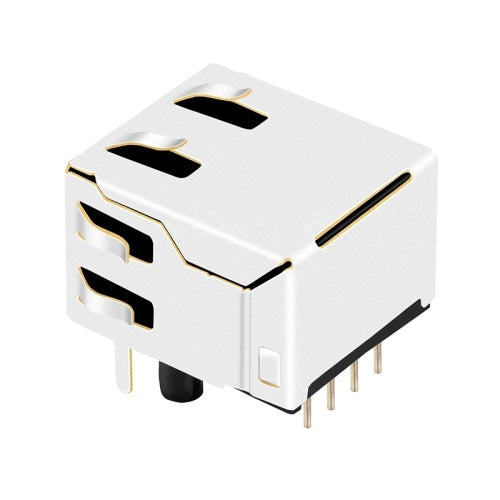

  • RJ45 Modular Jack Connector without Transformer Tab Down - TWE2916CNL - Third View
1 3

TWE2916CNL שקע RJ45, לשונית למעלה, ללא נוריות LED

ה-TeleWire Technology TWE2916CNL הוא שקע RJ45 ממוגן עם אצבעות EMI. מיוצר בטייוואן.

הצלבת נתונים

  • LINK-PP LPJEF180-5CNL — בעל טביעת רגל זהה, מיוצר מחוץ לסין היבשתית.

הערות לבחירה

  • 40°C- עד 85°C+ — מעבר לדירוג של שקע בדרגה מסחרית.
  • ללא נוריות LED — הפתח הקדמי נשאר פנוי לחלוטין עבור התקע.
  • ללא רכיבים מגנטיים משולבים — יש לשלב עם שנאי נפרד בהתאם להנחיות ספק ה-PHY שלך.
  • אצבעות הארקה EMI — נתיב המיגון נסגר כנגד מסגרת המארז.

יישום טיפוסי: שערים תעשייתיים וציוד רצפת ייצור המדורגים מעבר לטווח המסחרי.

המחיר עבור ה-TWE2916CNL נע בין 0.50$ ל-3.00$ דולר ארה"ב בהתאם לכמות ההזמנה והתצורה, עם מדרגות מחיר לפי כמות הזמינות על פי בקשה.

יש לאמת תחילה את ה-TWE2916CNL על גבי הלוח שלך. דוגמאות זמינות לאימות תכנון, והשרטוט המכני מציג את טביעת הרגל לפני ביצוע הפריסה. בקש דוגמה או הצעת מחיר.

מידע על אריזת המוצר

אריזה מגש (קיימות אפשרויות אריזה בסליל)
גודל קרטון 32*30*31 ס"מ
כמות בקרטון 1200 יחידות
משקל ברוטו לקרטון 8.5 ק"ג

שרטוט מוצר

[חלק] שרטוט מכניDimensions, footprint and pin-out
View full details

מפרט טכני של המוצר

סוג RJ 8P8C(RJ45)
יציאות 1x1
סוג תפס Up
סיכוך Shield with EMI Finger
סוג חיבור ל-PCB Through Hole
כיווניות Right Angle (90°)
AutoMDIX Yes
חומר PCB FR4
חומר מגעים זהב
ציפוי מגעים Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
תקינה תואם RoHS
אורך מוצר (אינץ'/מ"מ) 0.724/ 18.40
רוחב מוצר (אינץ'/מ"מ) 0.630/ 16.00
גובה מוצר (אינץ'/מ"מ) 0.481/ 12.23
טמפרטורה -40℃ ~ 85℃

שקעים קשורים

אותה משפחה, תפס שונה, אפשרות לנורית LED או ציפוי שונה.

חלופות משתלמות לשקעי RJ45 של מותגים מובילים

מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות של מותגי מחברים מובילים? אנו מספקים תחליפים איכותיים ותואמים (drop-in) לשקעים מודולריים סטנדרטיים של TE, Molex, Amphenol, Wurth, Halo, Bel Fuse ו-Pulse. המחברים שלנו תואמים לטביעות הרגל (footprints) ולמפרטי הביצועים הסטנדרטיים בתעשייה, במחיר תחרותי יותר.

מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ" ועד 50µ"
שתפו את השרטוט כדי לקבל התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
בדיקה של 100% להתנגדות מגע ושלמות בידוד
בקשת הצעת מחיר מותאמת אישית

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJEF180-5CNL?
Yes. The TWE2916CNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJEF180-5CNL. LINK-PP manufactures in mainland China; the TWE2916CNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TWE2916CNL be built to a different configuration?
Yes. The standard TWE2916CNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE2916CNL as a second source?
Request a sample of the TWE2916CNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJEF180-5CNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
