• RJ45 jack connector without transformer tab down - No LEDs - Main View
  • RJ45 jack connector without transformer tab down - No LEDs - Second View

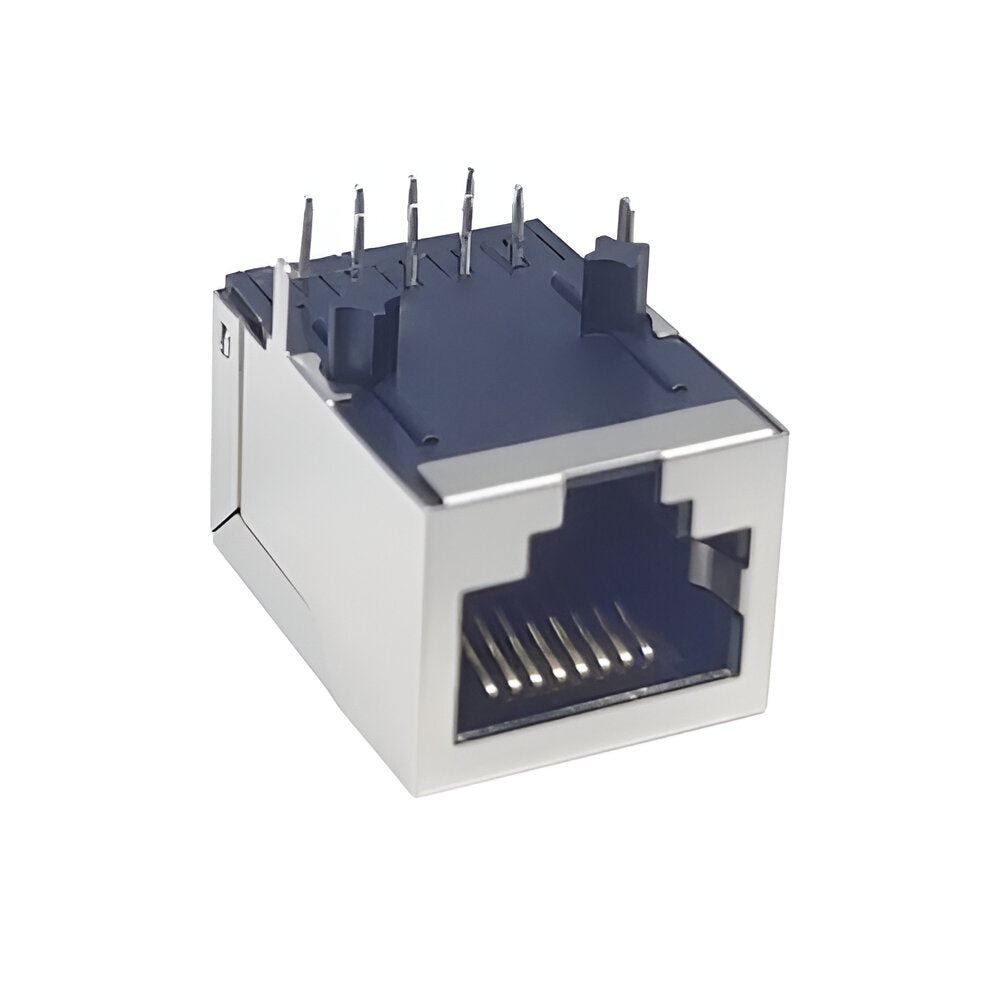

  • RJ45 jack connector without transformer tab down - No LEDs - Third View
1 3

TWE09489922SEEALF, מחבר RJ45 ללא טרנספורמטור עם לשונית כלפי מטה ללא נורית

  • RJ45 שקע צד כניסה שטוח - מחבר PCB עם עיצוב כלפי מטה לחיבורי רשת אמינים
  • ללא תצורת טרנספורמטור - נתיב אות אתרנט ישיר עבור יישומי רשת מותאמים אישית
  • תואם לתקן התעשייה - עומד בדרישות המפרטים לרשתות אינטרקום וציוד תעשייתי
  • גורם צורה קומפקטי - עיצוב חוסך מקום אידיאלי עבור נתבים, מתגים ומערכות מובנות
  • המחיר משתנה מ-0.10 ל-2.00 דולר ארה"ב בהתבסס על כמות ומפרטים. צור איתנו קשר לתמחור מפורט והנחות כמות.

מידע על אריזת המוצר

אריזה מגש (קיימות אפשרויות אריזה בסליל)
גודל קרטון 32*30*31 ס"מ
כמות בקרטון 1200 יחידות
משקל ברוטו לקרטון 8.5 ק"ג

שרטוט מוצר

[חלק] שרטוט מכניDimensions, footprint and pin-out
View full details

מפרט טכני של המוצר

סוג RJ 8P8C(RJ45)
יציאות 1x1
סוג תפס Down
סיכוך Shield with EMI Finger
סוג חיבור ל-PCB Through Hole
כיווניות Right Angle (90°)
AutoMDIX Yes
חומר PCB FR4
חומר מגעים זהב
ציפוי מגעים Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
תקינה תואם RoHS
אורך מוצר (אינץ'/מ"מ) 0.732/ 18.60
רוחב מוצר (אינץ'/מ"מ) 0.622/ 15.80
גובה מוצר (אינץ'/מ"מ) 0.520/ 13.20
טמפרטורה -40℃ ~ 85℃

שקעים קשורים

אותה משפחה, תפס שונה, אפשרות לנורית LED או ציפוי שונה.

חלופות משתלמות לשקעי RJ45 של מותגים מובילים

מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות של מותגי מחברים מובילים? אנו מספקים תחליפים איכותיים ותואמים (drop-in) לשקעים מודולריים סטנדרטיים של TE, Molex, Amphenol, Wurth, Halo, Bel Fuse ו-Pulse. המחברים שלנו תואמים לטביעות הרגל (footprints) ולמפרטי הביצועים הסטנדרטיים בתעשייה, במחיר תחרותי יותר.

מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ" ועד 50µ"
שתפו את השרטוט כדי לקבל התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
בדיקה של 100% להתנגדות מגע ושלמות בידוד
בקשת הצעת מחיר מותאמת אישית

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE09489922SEEALF?
The TWE09489922SEEALF is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE09489922SEEALF be built to a different configuration?
Yes. The standard TWE09489922SEEALF ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE09489922SEEALF as a second source?
Request a sample of the TWE09489922SEEALF and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
