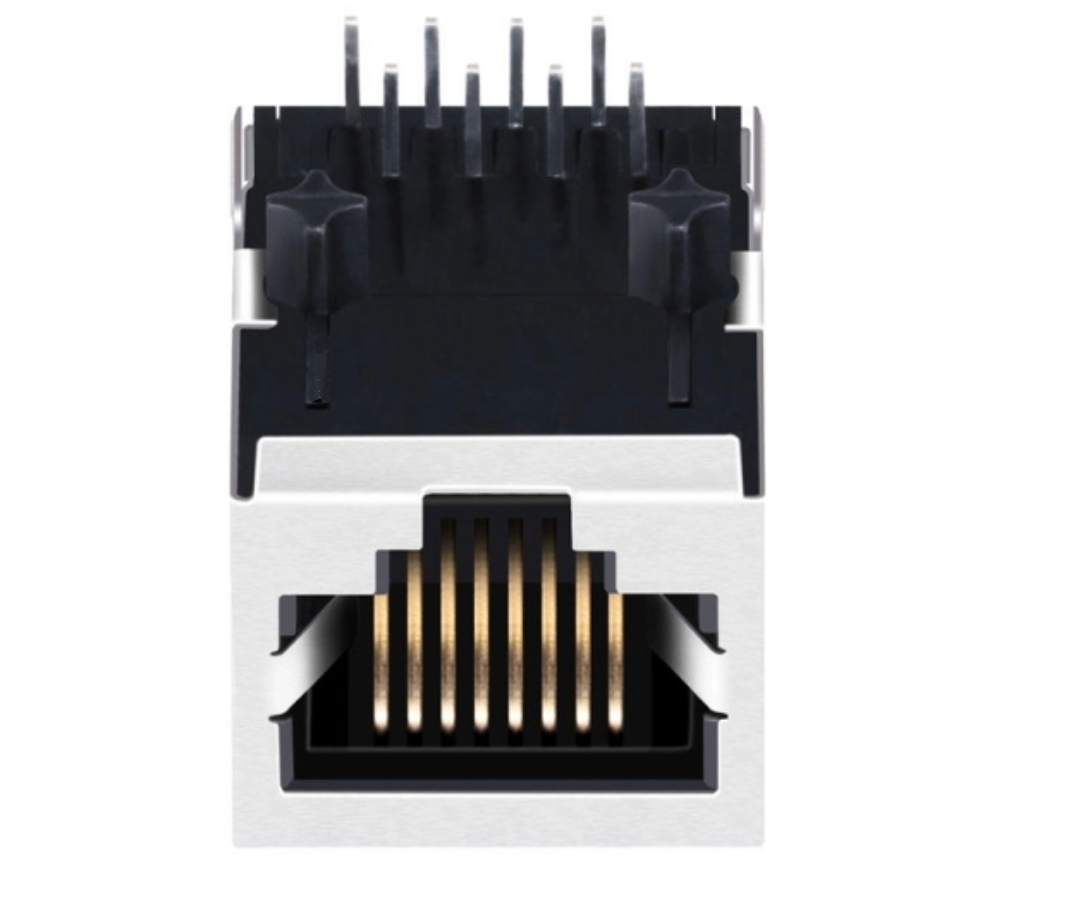

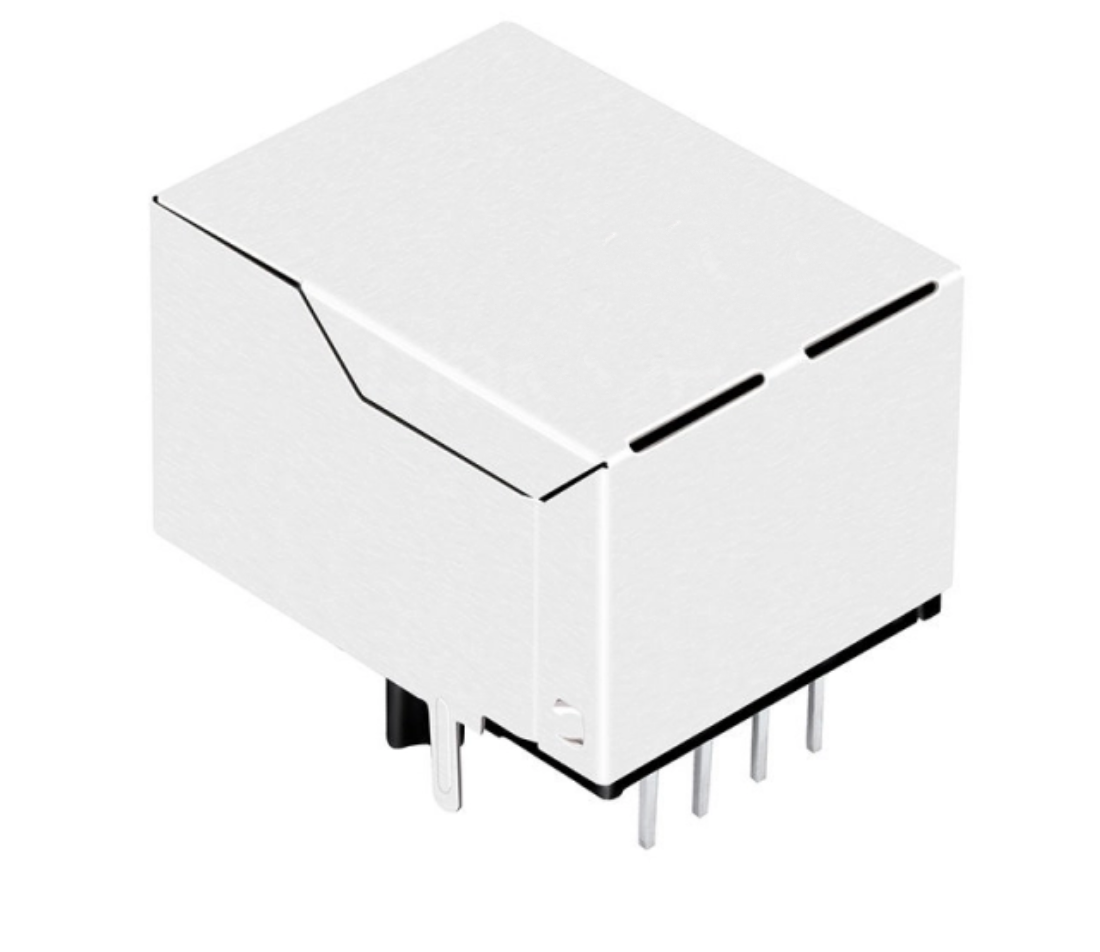

TW1122DNL 10/100 Base-T RJ45 MagJack, Tab Down, ללא נוריות LED
ה-TeleWire Technology TW1122DNL הוא מחבר RJ45 MagJack מסוכך בתקן 10/100 Base-T עם רכיבים מגנטיים משולבים. מיוצר בטייוואן.
הצלבת דגמים (Cross Reference)
- Bel Fuse SI-60160-F — ה-TW1122DNL מהווה תחליף ישיר לרכיב זה.
- Bothhand LU1S041FLF — שווה ערך נוסף המפורסם לאותה טביעת רגל (footprint).
הערות לבחירה
- 10/100 Base-T — קצב הממשק אליו מותאמים הרכיבים המגנטיים.
- ללא נוריות LED — אין צורך בצינורות אור להתאמה מול פתח הפאנל.
- מעטפת מסוככת ללא אצבעות EMI — הארקה הופכת להחלטת תכנון (layout), ולא להחלטה מכנית.
- רכיבים מגנטיים משולבים — בידוד בכל ארבעת הזוגות, ניתוב קצר ל-PHY.
יישום טיפוסי: לוחות בקרת מבנים ושערי חיישנים בקישורי 10/100.
המחיר עבור TW1122DNL נע בין 0.50$ ל-3.00$ דולר ארה"ב בהתאם לכמות ההזמנה והתצורה, עם מדרגות מחיר לנפח זמינות לפי בקשה.
יש לאמת את ה-TW1122DNL על הלוח שלך תחילה. דוגמאות זמינות לאימות תכנון, והשרטוט המכני מספק את טביעת הרגל לפני ביצוע ה-layout. בקש דוגמה או הצעת מחיר.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Down |
| Shielding | Shield |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | YES |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 0.837/ 21.25 |
| Product Width (Inches/mm) | 0.627/ 15.93 |
| Product Height (Inches/mm) | 0.524/ 13.30 |
| Temperature | 0℃ ~ 70℃ |
| Compatible Brands | Belfuse, Bothhand, Halo, Pulse, Hanrun |
Related jacks
-
TW1122BBNL 10/100 Base-T RJ45 MagJack
לשונית כלפי מטה
נוריות LED ירוק/צהובRegular price $0.50 USDRegular priceUnit price per -
TW1123DNL 10/100 Base-T RJ45 MagJack
Tab Down
ללא נוריות LEDRegular price $0.50 USDRegular priceUnit price per -
TW1124DNL 10/100 Base-T RJ45 MagJack
לשונית כלפי מטה
ללא נוריות LEDRegular price $0.50 USDRegular priceUnit price per -
TW1145DNL 10/100 Base-T RJ45 MagJack
Tab Down
ללא נוריות LEDRegular price $0.50 USDRegular priceUnit price per -
TW1231DNL 10/100 Base-T RJ45 MagJack
Tab Down
ללא נוריות LEDRegular price $0.50 USDRegular priceUnit price per -
TW1124DHNL 10/100 Base-T RJ45 MagJack
לשונית כלפי מטה
נוריות LED ירוק/צהובRegular price $0.50 USDRegular priceUnit price per
חלופות חסכוניות למחברי RJ45 ממותגים גדולים
מתמודדים עם זמני אספקה ארוכים או עלויות גבוהות ממותגי מחברים גדולים? אנו מספקים תחליפים איכותיים, תואמים למחברי מודולריים סטנדרטיים מבית TE, Molex, Amphenol ו-Wurth. המחברים שלנו תואמים למבנים (footprints) ולמפרטים הטכניים הסטנדרטיים בתעשייה במחיר תחרותי יותר.
מציפוי זהב Flash, 3µ", 6µ", 15µ", 30µ", עד 50µ"
שתף את השרטוט לקבלת התאמה שוות ערך
זמני אספקה קצרים וייצור עקבי בטייוואן
נבדק ב-100% לעמידות מגע ושלמות בידוד
Request Custom Quote
What is a Taiwan-made alternative to the Bel Fuse SI-60160-F?
The TW1122DNL from TeleWire Technology cross-references to the Bel Fuse SI-60160-F and to LINK-PP LPJ0011DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1122DNL replace?
The TW1122DNL cross-references to Bel Fuse SI-60160-F; Bothhand LU1S041F LF; Halo HFJ11-2450E-S1RL; Hanrun HR901105A; Hanrun HR901110A; Pulse J00-0014NL, and to LINK-PP LPJ0011DNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1122DNL as a second source?
Request a sample of the TW1122DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-60160-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
