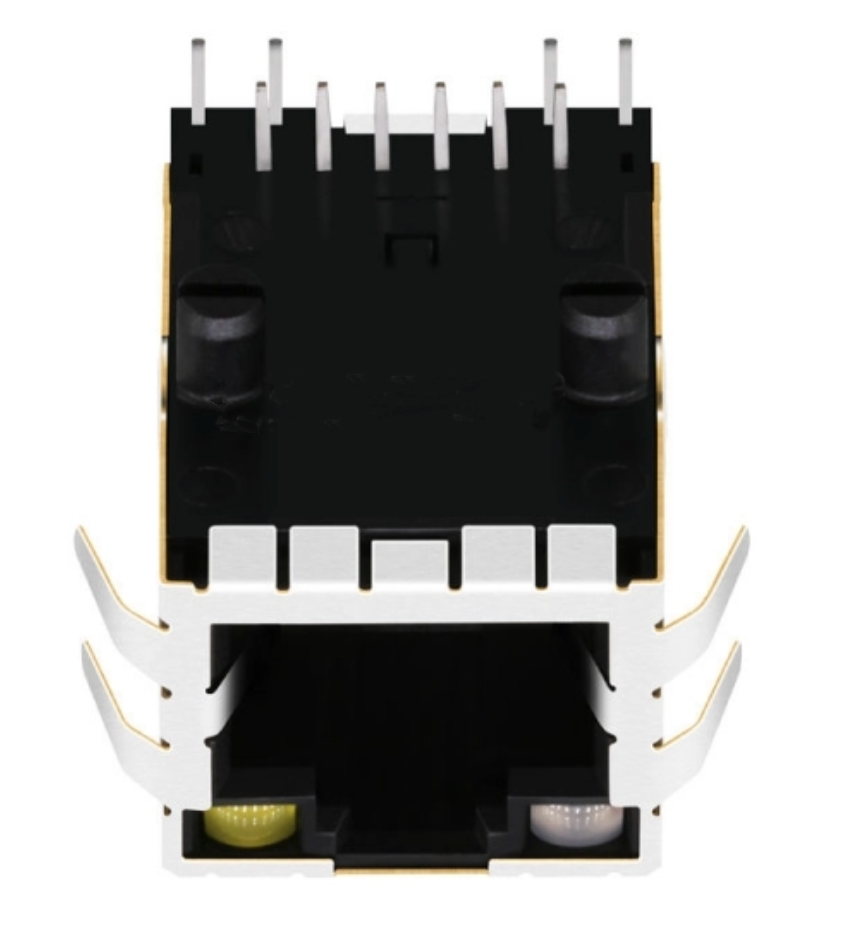

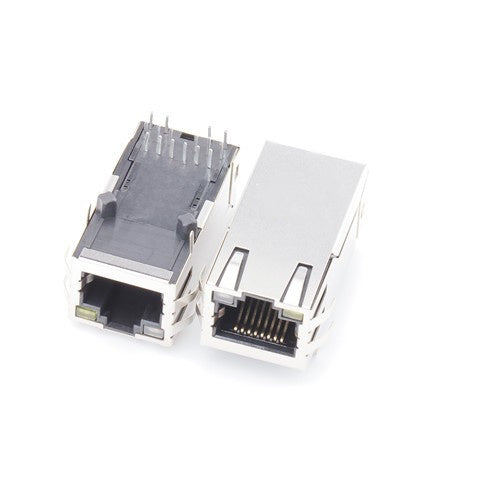

TW3122KONL MagJack RJ45 10/100 Base-T, pestaña hacia arriba, LED naranja y verde/amarillo

El TeleWire Technology TW3122KONL es un MagJack RJ45 blindado con pestañas EMI de 10/100 Base-T con componentes magnéticos integrados. Fabricado en Taiwán.

Referencia cruzada

  • Bel Fuse 0810-1X1T-06 — el TW3122KONL tiene referencia cruzada con esta pieza.
  • Bel Fuse 08B0-1X1T-06 — otro equivalente publicado con la misma huella.
  • Bel Fuse 08B0-1X1T-06-F — otro equivalente publicado con la misma huella.

Notas de selección

  • 10/100 Base-T — la velocidad de interfaz a la que están adaptados los componentes magnéticos.
  • LED naranja y verde/amarillo — condición indicada establecida por el diseño PHY del host.
  • Componentes magnéticos integrados — aislamiento en los cuatro pares, enrutamiento corto hacia el PHY.
  • Pestañas de conexión a tierra EMI — los contactos de resorte unen la carcasa al panel al asentarse.

Aplicación típica: paneles de control de edificios y puertas de enlace de sensores en enlaces 10/100.

El precio del TW3122KONL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo petición.

Valide primero el TW3122KONL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de comprometerse con un diseño. Solicite una muestra o cotización.

Información del embalaje del producto

Embalaje Bandeja (opciones de embalaje en carrete disponibles)
Tamaño de la caja 32*30*31cm
Cantidad/caja 1200 unidades
Peso bruto/caja 8.5kg

Dibujo técnico del producto

[pieza] dibujo mecánicoDimensions, footprint and pin-out
Ver todos los detalles

Especificaciones del producto

Tipo de RJ 6P8C(RJ45)
Puertos 1x1
Velocidad 10/ 100 Base-T
Tipo de pestillo Up
LED Orange&Green/ Yellow
Blindaje Shield with EMI Finger
Tipo de montaje en PCB Through Hole
Orientación Right Angle (90°)
AutoMDIX Yes
Material de PCB FR4
Material de contacto Oro
Chapado de contacto Flash de oro/ 6u"/ 15u"/ 30u"/ 50u"
Certificación Cumple con RoHS
Longitud del producto (pulgadas/mm) 1.08/ 25.60
Ancho del producto (pulgadas/mm) 0.661/ 16.80
Altura del producto (pulgadas/mm) 0.522/ 13.25
Temperatura 0℃ ~ 70℃
Marcas compatibles Bel Fuse, Pulse, Würth Elektronik

Conectores relacionados

Misma familia, diferente pestillo, LED u opción de chapado.

Alternativas rentables para conectores RJ45 de marcas principales

¿Se enfrenta a largos plazos de entrega o costes elevados de las principales marcas de conectores? Ofrecemos reemplazos directos de alta calidad para jacks modulares estándar de TE, Molex, Amphenol, Wurth, Halo, Bel Fuse y Pulse. Nuestros conectores coinciden con las huellas y especificaciones de rendimiento estándar de la industria a un precio más competitivo.

Desde Flash, 3µ", 6µ", 15µ", 30µ" hasta 50µ" de chapado en oro
Comparta el plano para obtener una equivalencia
Plazos de entrega cortos y fabricación constante en Taiwán
Probado al 100% para resistencia de contacto e integridad de aislamiento
Solicitar presupuesto personalizado

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse 0810-1X1T-06?
The TW3122KONL from TeleWire Technology cross-references to the Bel Fuse 0810-1X1T-06 and to LINK-PP LPJ2011KONL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW3122KONL replace?
The TW3122KONL cross-references to Bel Fuse 0810-1X1T-06; Bel Fuse 08B0-1X1T-06; Bel Fuse 08B0-1X1T-06-F; Bel Fuse 08B0-1XX1-06-F; Pulse JP011821UNL; Würth Elektronik 7499011442, and to LINK-PP LPJ2011KONL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW3122KONL as a second source?
Request a sample of the TW3122KONL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse 0810-1X1T-06 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
