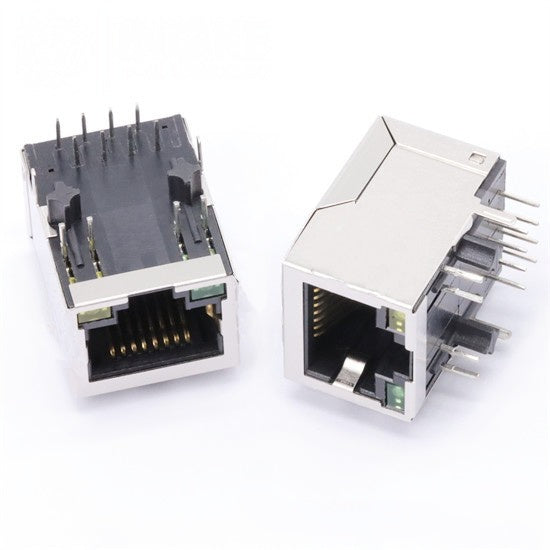

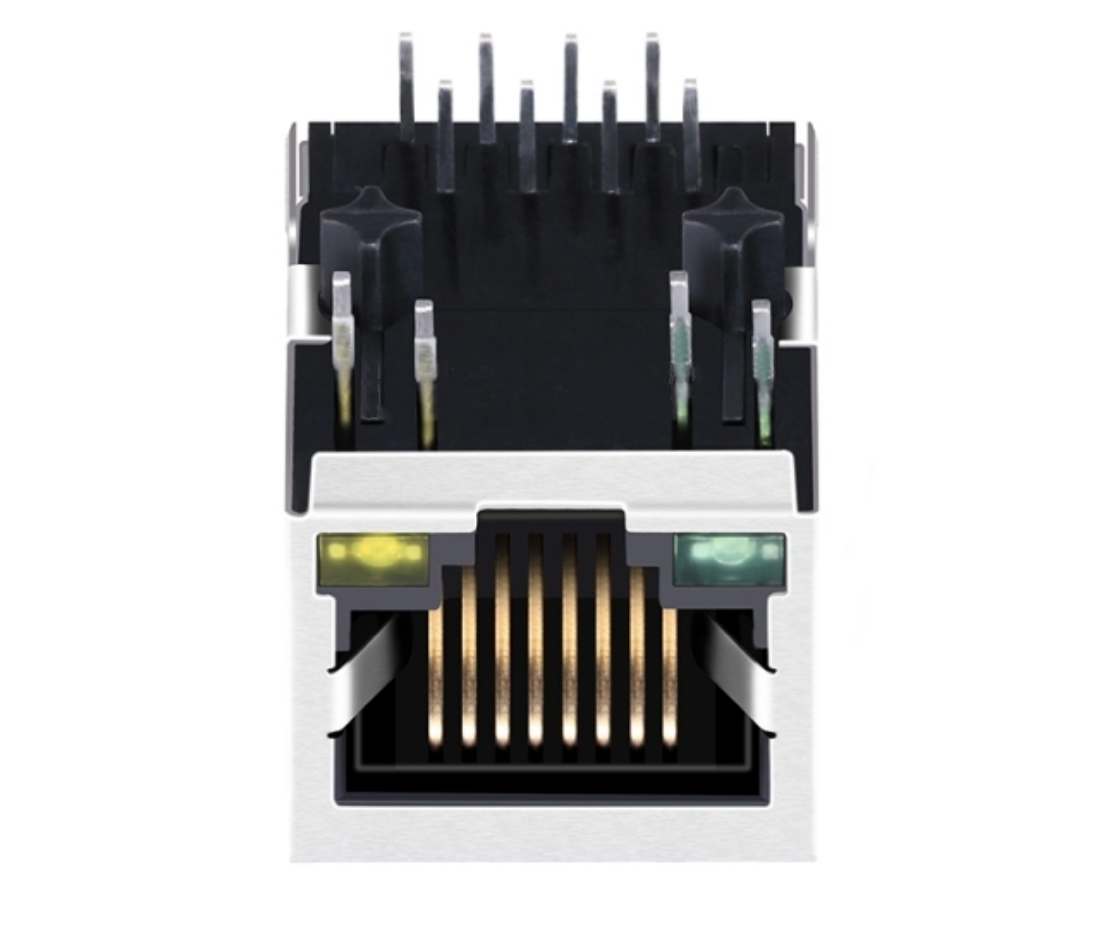

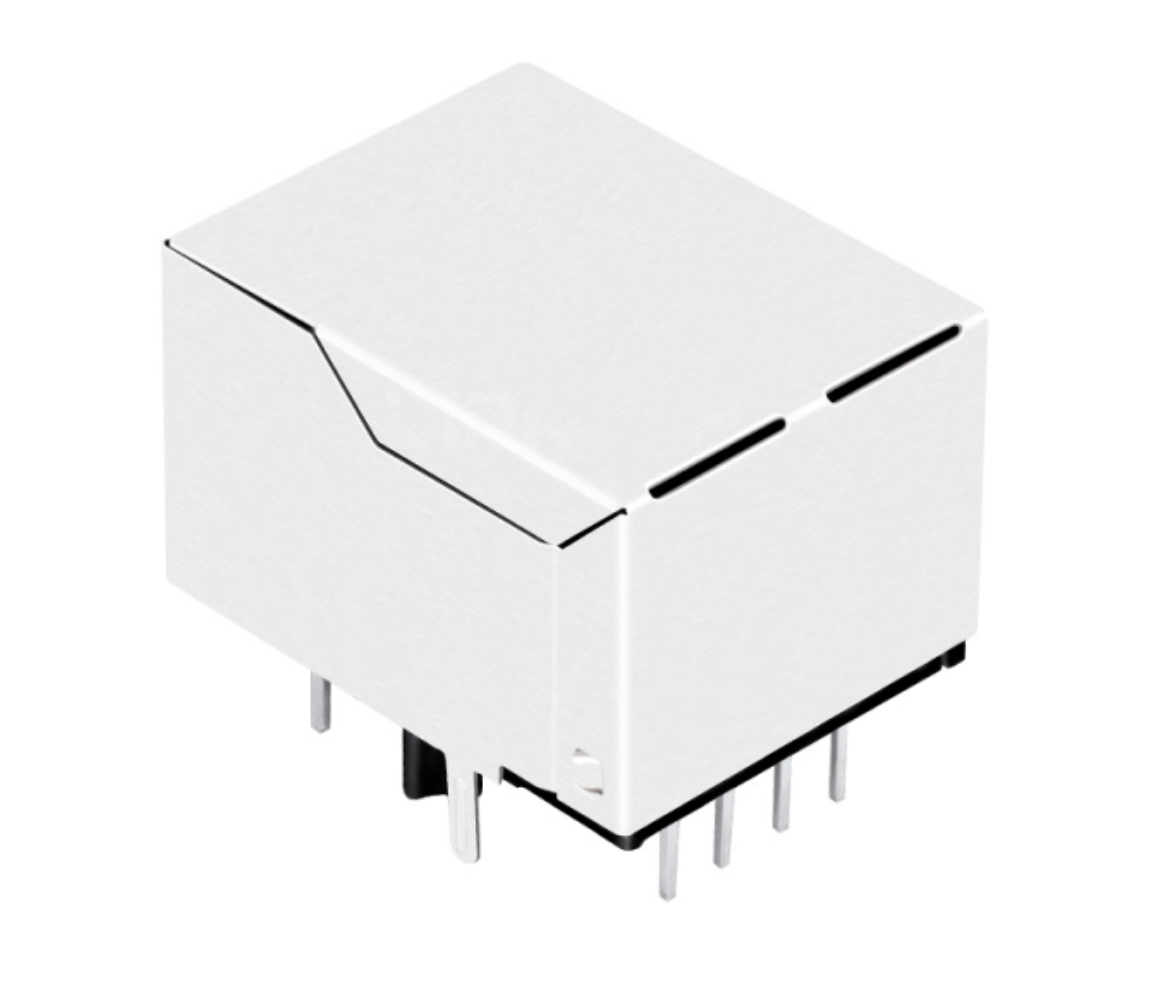

TW1124DHNL MagJack RJ45 10/100 Base-T, pestaña hacia abajo, LED verde/amarillo
El TW1124DHNL de TeleWire Technology es un MagJack RJ45 blindado 10/100 Base-T con componentes magnéticos integrados. Fabricado en Taiwán.
Referencia cruzada
- UDE RB1-126BAG1A — el TW1124DHNL es una referencia cruzada de este componente.
- X Multiple XMG-SK02-111009ANL — otro equivalente publicado con la misma huella.
- X Multiple XMG-SK02-111009ANL-LFG-LA1 — otro equivalente publicado con la misma huella.
Notas de selección
- 10/100 Base-T — el transformador interno está especificado para esta velocidad.
- LEDs verde/amarillo — conectados al PHY del host, no a la lógica interna.
- Carcasa blindada sin pestañas EMI — el blindaje retorna a través de la tierra de la placa, no del bisel.
- Componentes magnéticos integrados — una sola colocación reemplaza los componentes magnéticos discretos y su enrutamiento.
Aplicación típica: paneles de control de edificios y puertas de enlace de sensores en enlaces 10/100.
El precio del TW1124DHNL oscila entre $0.50 y $3.00 USD dependiendo de la cantidad del pedido y la configuración, con niveles de volumen disponibles bajo petición.
Valide primero el TW1124DHNL en su placa. Hay muestras disponibles para la validación del diseño, y el dibujo mecánico proporciona la huella antes de que se comprometa con un diseño. Solicite una muestra o una cotización.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Down |
| LED | Green/ Yellow |
| Shielding | Shield |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 0.839/ 21.30 |
| Product Width (Inches/mm) | 0.626/ 15.90 |
| Product Height (Inches/mm) | 0.528/ 13.40 |
| Temperature | 0℃ ~ 70℃ |
| Compatible Brands | UDE, X Multiple |
