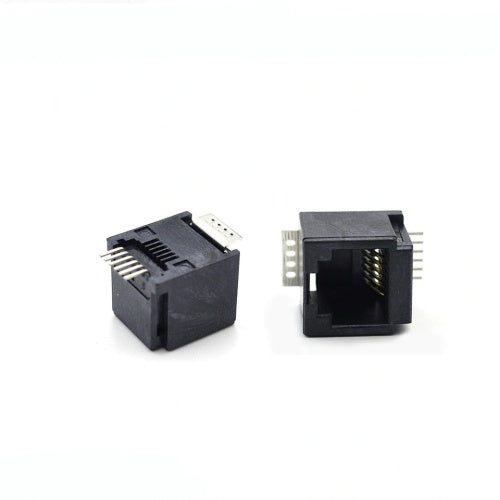

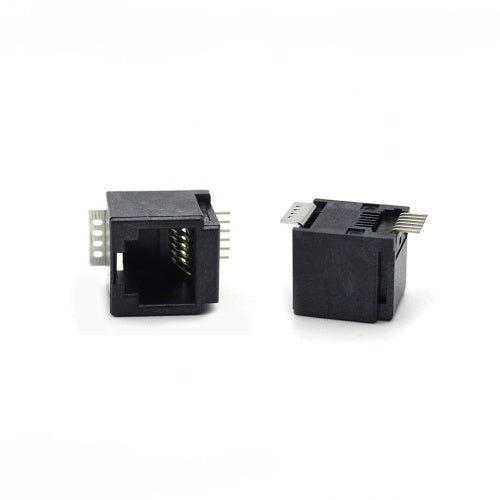

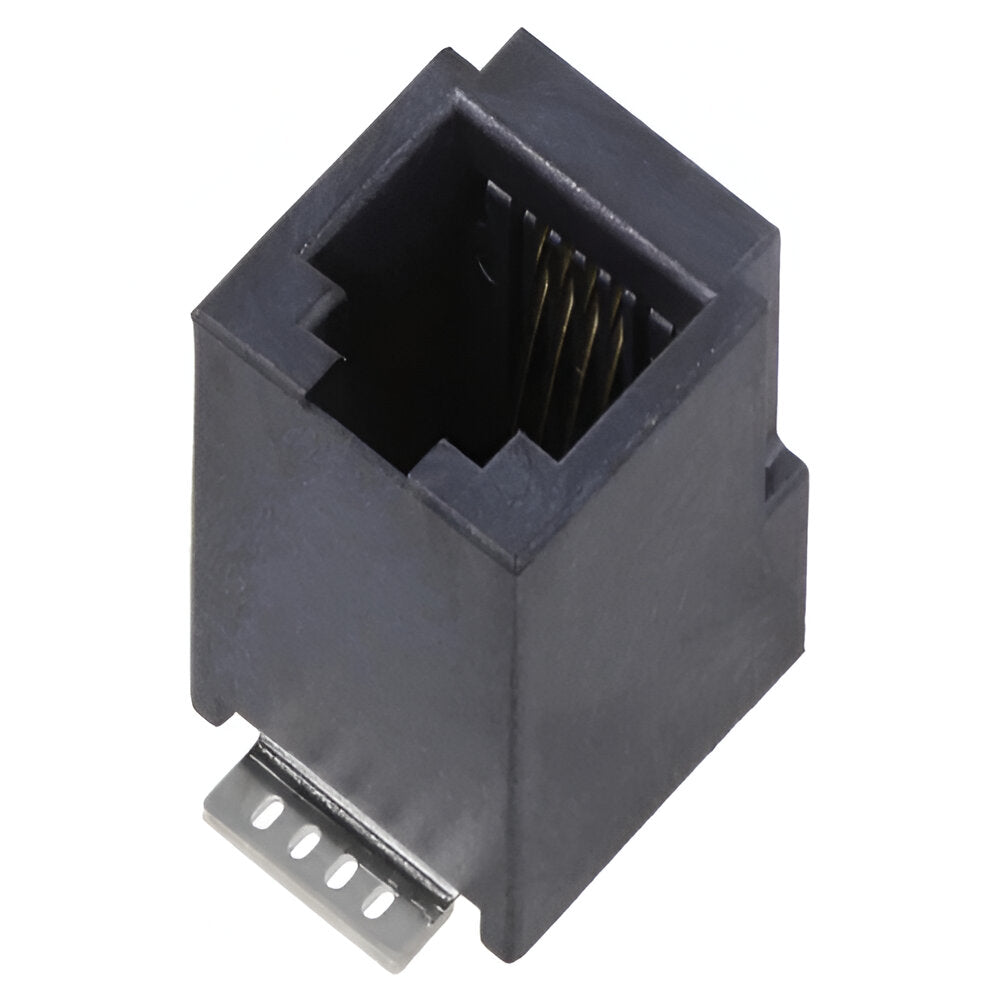

• SMT Vertical RJ45 jack connector without transformer - No LEDs - Second View
  • SMT Vertical RJ45 jack connector without transformer - No LEDs - Main View
  • SMT Vertical RJ45 jack connector without transformer - No LEDs - Third View
1 3

TWE08497725LFGIM, SMT Вертикальный RJ11 без трансформатора без светодиода

  • Соответствует множеству отраслевых стандартов, обеспечивая надежное и эффективное использование
  • Вертикальный SMT-разъем RJ11, предназначенный для поверхностного монтажа без трансформатора
  • Вертикальная ориентация без индикаторов светодиодов, оптимизированная для компактных конструкций печатных плат
  • Идеально подходит для систем интеркома, промышленных ПК, маршрутизаторов и сетевых коммутаторов
  • Не имеет трансформатора или светодиодных компонентов для специализированных телекоммуникационных нужд
  • Цены варьируются от 0,10 до 3,00 долларов США в зависимости от объема заказа и спецификаций, а также доступны скидки на крупные заказы

Информация об упаковке продукта

Упаковка Лоток (доступны варианты упаковки на катушке)
Размер коробки 32*30*31 см
Кол-во в коробке 1200 шт.
Вес брутто/коробка 8.5 кг

Чертеж продукта

[деталь] механический чертежDimensions, footprint and pin-out
Просмотреть всю информацию

Технические характеристики продукта

Тип RJ 6P6C(RJ11)
Порты 1x1
Тип защелки Up
Экранирование Unshielded
Тип монтажа на печатную плату Surface Mount
Ориентация Vertical (180°)
AutoMDIX Yes
Материал печатной платы FR4
Материал контактов Золото
Покрытие контактов Золотое напыление/ 6u"/ 15u"/ 30u"/ 50u"
Сертификация Соответствие RoHS
Длина продукта (дюймы/мм) 0.551/ 14.00
Ширина продукта (дюймы/мм) 0.516/ 13.10
Высота продукта (дюймы/мм) 0.501/ 12.72
Температура -40℃ ~ 85℃

Похожие разъемы

То же семейство, другая защелка, светодиод или вариант покрытия.

Экономичные альтернативы для разъемов RJ45 крупных брендов

Столкнулись с длительными сроками поставки или высокими ценами от крупных брендов разъемов? Мы предлагаем высококачественные аналоги для стандартных модульных разъемов от TE, Molex, Amphenol, Wurth, Halo, Bel Fuse и Pulse. Наши разъемы полностью соответствуют отраслевым стандартам по посадочным местам и техническим характеристикам, предлагая при этом более конкурентоспособную цену.

От Flash, 3µ", 6µ", 15µ", 30µ" до 50µ" золотого покрытия
Отправьте чертеж для подбора аналога
Короткие сроки поставки и стабильное производство на Тайване
100% тестирование на переходное сопротивление и целостность изоляции
Запросить индивидуальное коммерческое предложение

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE08497725LFGIM?
The TWE08497725LFGIM is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE08497725LFGIM be built to a different configuration?
Yes. The standard TWE08497725LFGIM ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE08497725LFGIM as a second source?
Request a sample of the TWE08497725LFGIM and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
