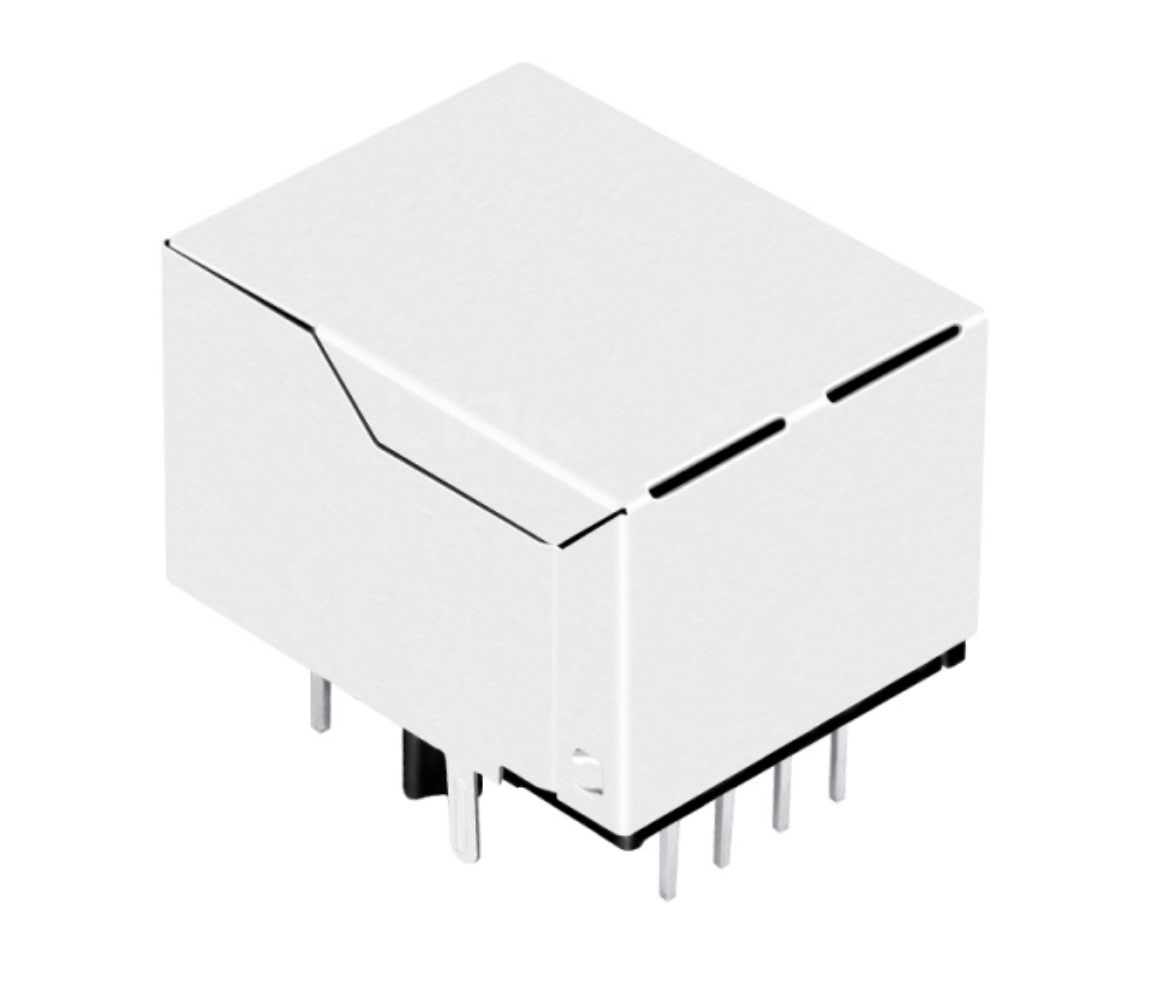

TW5625HENL 10/100 Base-T RJ45 MagJack, разъем вниз, зелено-желтый светодиод
TeleWire Technology TW5625HENL — это экранированный разъем RJ45 MagJack 10/100 Base-T со встроенными магнитными компонентами. Это оригинальная разработка TeleWire Technology, произведенная на Тайване.
Происхождение дизайна
- Оригинальный дизайн TeleWire Technology — разработан и произведен на Тайване.
- Отправьте свой чертеж посадочного места — инженерная команда подтвердит механическую совместимость.
Примечания по выбору
- PoE, IEEE 802.3af — до 15,4 Вт на PSE через пары данных.
- 10/100 Base-T — встроенный трансформатор рассчитан на эту скорость передачи данных.
- Зелено-желтые светодиоды — индикация состояния, определяемая дизайном хост-контроллера PHY.
- от −40 °C до +85 °C — диапазон, требуемый для наружного применения и промышленного оборудования.
Типичное применение: устройства с питанием по PoE, такие как IP-камеры, VoIP-телефоны и точки беспроводного доступа.
Цена на TW5625HENL варьируется от 0,50 до 3,00 долларов США в зависимости от объема заказа и конфигурации; оптовые уровни цен доступны по запросу.
Сначала проверьте TW5625HENL на вашей плате. Образцы доступны для проверки дизайна, а механический чертеж содержит информацию о посадочном месте до того, как вы утвердите компоновку. Запросите образец или коммерческое предложение.
Информация об упаковке продукта
| Упаковка | Лоток (доступны варианты упаковки на катушке) |
|---|---|
| Размер коробки | 32*30*31 см |
| Кол-во в коробке | 1200 шт. |
| Вес брутто/коробка | 8.5 кг |
Чертеж продукта
[деталь] механический чертежDimensions, footprint and pin-out
Технические характеристики продукта
| Тип RJ | 8P8C(RJ45) |
|---|---|
| Порты | 1x1 |
| Скорость | 10/ 100 Base-T |
| Тип защелки | Down |
| Светодиод (LED) | Green/ Yellow |
| Экранирование | Shield |
| Тип монтажа на печатную плату | Through Hole |
| Ориентация | Right Angle (90°) |
| PoE | PoE |
| AutoMDIX | Yes |
| Материал печатной платы | FR4 |
| Материал контактов | Золото |
| Покрытие контактов | Золотое напыление/ 6u"/ 15u"/ 30u"/ 50u" |
| Сертификация | Соответствие RoHS |
| Длина продукта (дюймы/мм) | 0.838/ 21.25 |
| Ширина продукта (дюймы/мм) | 0.626/ 15.93 |
| Высота продукта (дюймы/мм) | 0.528/ 13.30 |
| Температура | -40℃ ~ 85℃ |
