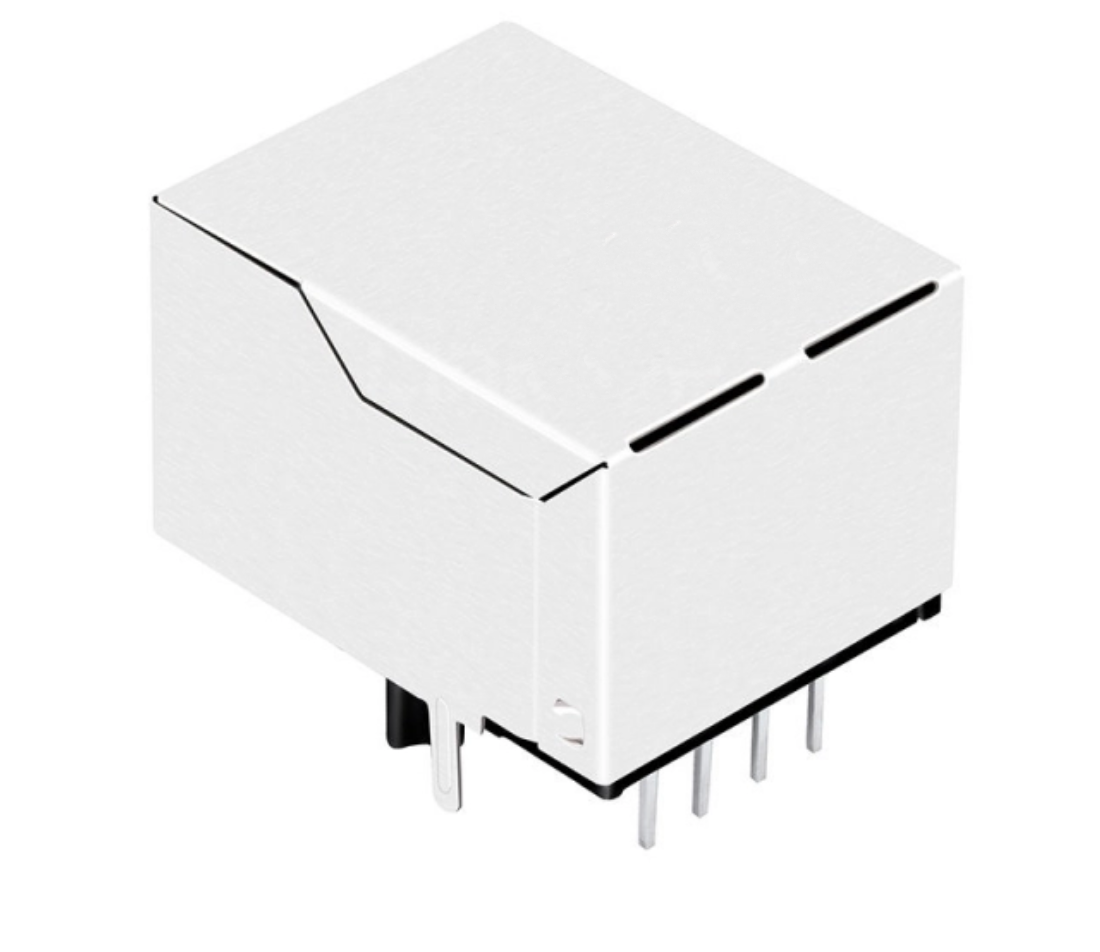

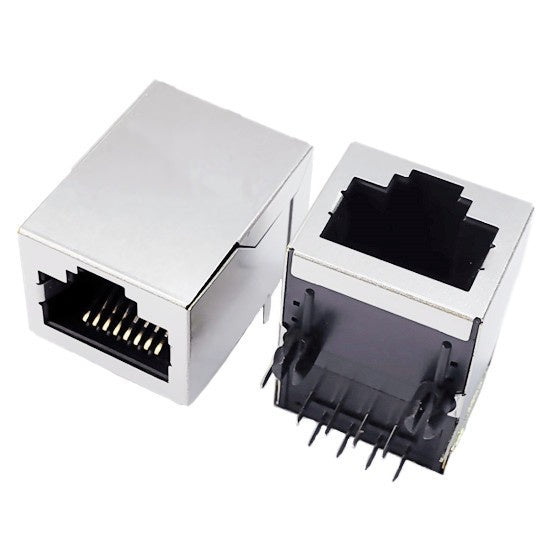

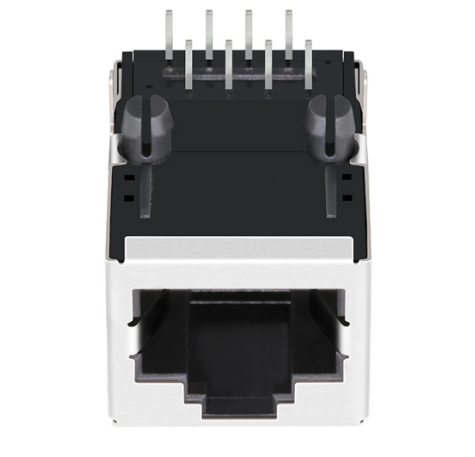

TW27375DNL 10/100 Base-T RJ45 MagJack, разъем вверх, без светодиодов
TeleWire Technology TW27375DNL — это экранированный разъем RJ45 MagJack 10/100 Base-T со встроенными магнитными компонентами. Произведено на Тайване.
Перекрестные ссылки
- TE Connectivity 6605760-3 — TW27375DNL является аналогом данного компонента.
- LINK-PP LPJ16264DNL — та же посадочная площадка, производство за пределами материкового Китая.
Примечания по выбору
- 10/100 Base-T — скорость, на которую рассчитан внутренний трансформатор.
- Без светодиодов — отсутствуют световоды для выравнивания по вырезу в панели.
- Экранированный корпус без EMI-лепестков — экран заземляется через печатную плату.
- Встроенные магнитные компоненты — трансформатор расположен внутри корпуса, что освобождает место на плате рядом с PHY.
Типичное применение: полевые устройства, где для всей сети достаточно скорости 100 Мбит/с.
Цена на TW27375DNL варьируется от $0.50 до $3.00 USD в зависимости от объема заказа и конфигурации; оптовые уровни цен доступны по запросу.
Сначала проверьте TW27375DNL на вашей плате. Образцы доступны для проверки проекта, а чертеж содержит посадочные размеры до того, как вы утвердите компоновку. Запросите образец или коммерческое предложение.
Информация об упаковке продукта
| Упаковка | Лоток (доступны варианты упаковки на катушке) |
|---|---|
| Размер коробки | 32*30*31 см |
| Кол-во в коробке | 1200 шт. |
| Вес брутто/коробка | 8.5 кг |
Чертеж продукта
[деталь] механический чертежDimensions, footprint and pin-out
Технические характеристики продукта
| Тип RJ | 8P8C(RJ45) |
|---|---|
| Порты | 1x1 |
| Скорость | 10/ 100 Base-T |
| Тип защелки | Up |
| Экранирование | Shield |
| Тип монтажа на печатную плату | Through Hole |
| Ориентация | Right Angle (90°) |
| AutoMDIX | Yes |
| Материал печатной платы | FR4 |
| Материал контактов | Золото |
| Покрытие контактов | Золотое напыление/ 6u"/ 15u"/ 30u"/ 50u" |
| Сертификация | Соответствие RoHS |
| Длина продукта (дюймы/мм) | 0.846/ 21.50 |
| Ширина продукта (дюймы/мм) | 0.630/ 16.00 |
| Высота продукта (дюймы/мм) | 0.535/ 13.60 |
| Температура | 0℃ ~ 70℃ |
| Совместимые бренды | TE/ Tyco |
