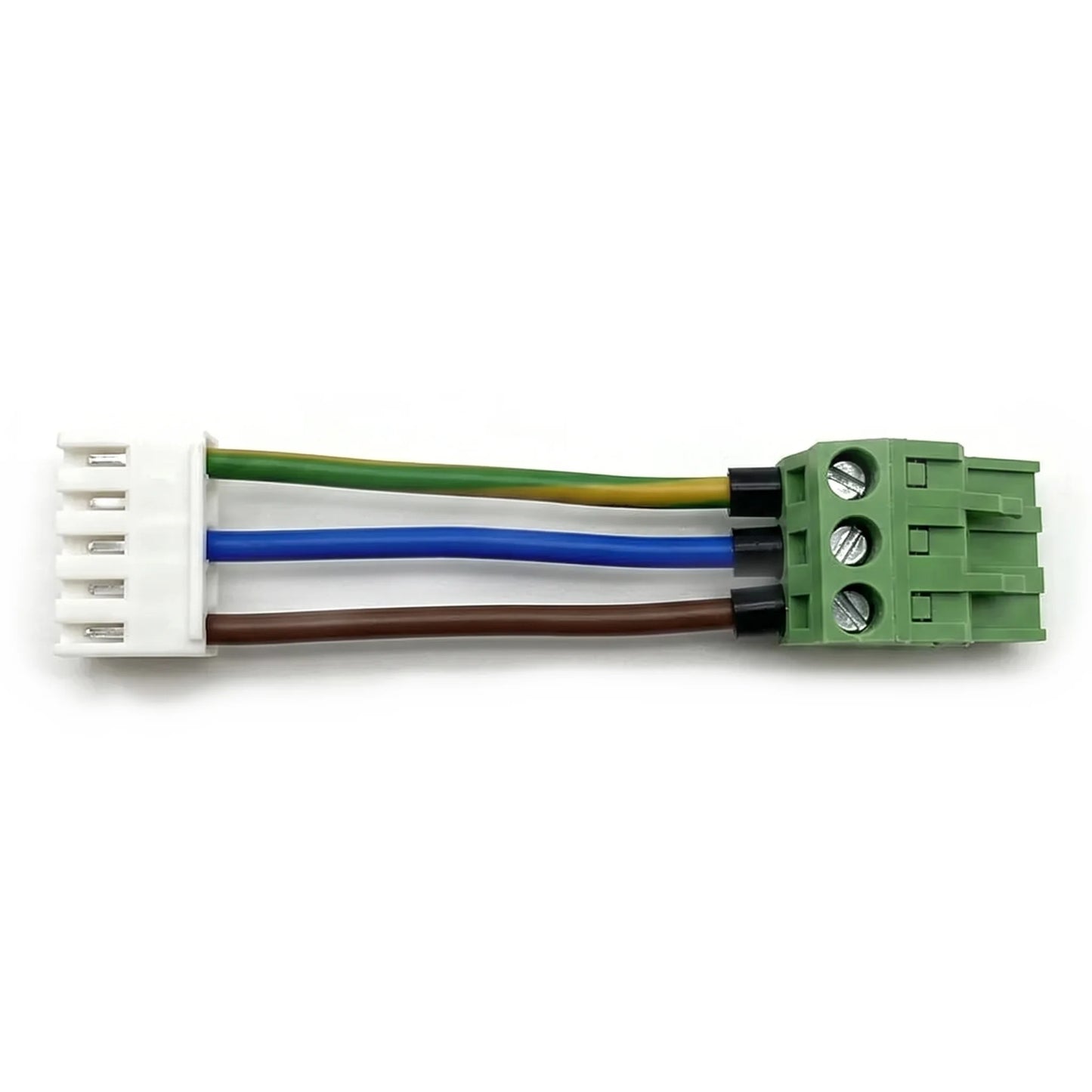

Phoenix Contact 3-контактный 5.08мм на JST VHR-5N 5-контактный - Пользовательский жгут проводов
- Спецификация разъема: Спроектирован как асимметричный адаптер с 3-позиционным блоком подключаемых клемм шагом 5.08мм в стиле Phoenix Contact на одном конце, соединенный с 5-позиционным прямоугольным корпусом JST VHR-5N шагом 3.96мм на противоположном конце.
- Поддержка проводников (AWG): Архитектура строго поддерживает интеграцию дискретных многопроволочных медных проводников от 22 AWG до 16 AWG, определяемых механическими допусками обжима внутренних контактов JST SVH.
- Методология подключения: Сочетает прецизионные винтовые соединения с натяжными втулками на интерфейсе блока клемм и высокопрессионный механический обжим на интерфейсе JST, обеспечивая герметичное, устойчивое к окислению соединение на обоих взаимосвязях.
- Электрические допуски: Интегрированный жгут спроектирован для поддержки максимального номинального тока 10A (ограничено максимумом 16 AWG серии JST VH), оптимизирован для надежного распределения мощности низкого и среднего уровня.
- Архитектура маршрутизации: Сконфигурирован как дискретный адаптер точка-точка, предназначенный для прямого подключения стандартных промышленных контроллеров, программируемых логических контроллеров (ПЛК) или источников питания к заголовкам уровня PCB.
Не можете найти то, что вам нужно?
Мы специализируемся на индивидуальном поиске и производстве. Загрузите свои спецификации или чертеж, и наша команда инженеров предоставит вам расчет в течение 24 часов.
Какая информация вам нужна для расчета стоимости изготовления заказного кабельного жгута?
Для предоставления точного расчета и сроков выполнения, пожалуйста, предоставьте:
- Технический чертеж или схема: С указанием распиновки, длин и допусков.
- Спецификация материалов (BOM): Перечень конкретных разъемов (MPN) и сечений проводов (AWG).
- Ориентировочный годовой объем использования (EAU): Это поможет нам оптимизировать цены с учетом вашего объема. Примечание: Если у вас нет официального чертежа, наша команда инженеров может помочь создать его на основе вашего физического образца.
Можете ли вы предложить более экономичные альтернативы дорогим разъемам (например, TE, Molex, JST)?
Да. Мы предлагаем различные альтернативные компоненты.
У нас налажены обширные связи в цепочке поставок на Тайване, и мы можем предложить«Функционально эквивалентные»альтернативы, которые полностью совместимы с продукцией ведущих брендов, таких как TE, Molex или JST, но по значительно более низкой цене. Мы предоставим технические описания (datasheets) и образцы альтернативных компонентов для вашего утверждения перед началом производства.
Как вы обеспечиваете контроль качества для заказных кабельных сборок?
Каждая кабельная сборка проходит строгие испытания перед отправкой с нашего предприятия на Тайване. Наш стандартный процесс контроля качества включает:
- 100% тестирование на непрерывность цепи: Гарантирует отсутствие обрывов, коротких замыканий или неправильных подключений.
- Тестирование на усилие вытягивания: Проверка прочности обжима.
- Визуальный осмотр: Проверка на наличие косметических дефектов и точность маркировки.
- Hi-Pot тестирование: Доступно по запросу для высоковольтных применений для обеспечения целостности изоляции.
