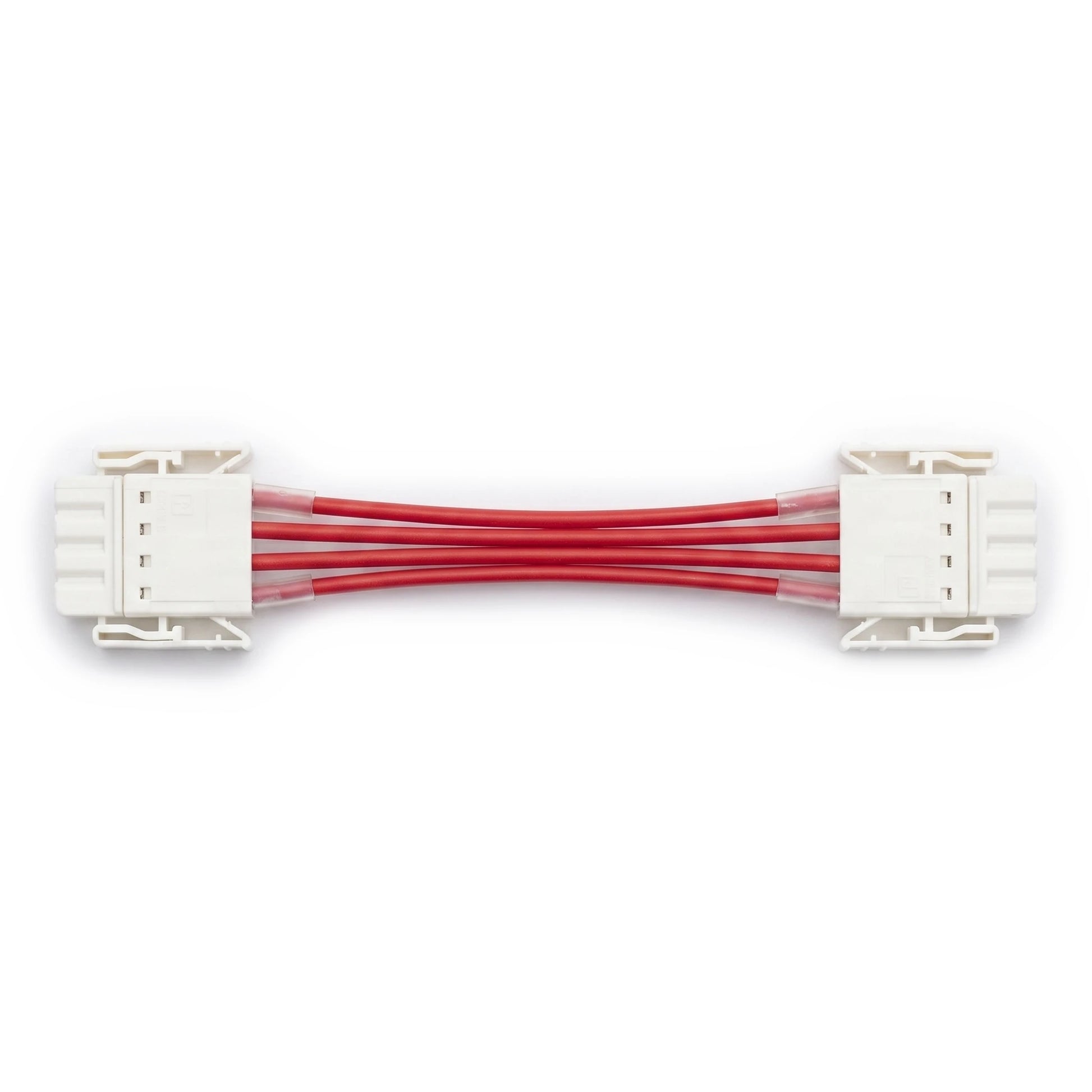

Phoenix Contact 1709463 4-контактный двусторонний - Пользовательский жгут проводов
- Спецификация клемм: Разработано с использованием подключаемых клеммных блоков Phoenix Contact 1709463 (серия PTSM 0,5) на обоих концах, сконфигурировано для 4-контактной маршрутизации и использует высокоплотный шаг 2,5 мм.
- Вместимость проводника (AWG): Архитектура строго поддерживает интеграцию стандартных многопроволочных медных проводников от 26 AWG до 20 AWG (0,5 мм²), обеспечивая оптимальное механическое удержание в условиях компактного пространства.
- Методология подключения: Включает беззаборные пружинные соединения с нажимом на интерфейсе клеммы, исключая ручное затягивание винтов для создания быстрого, герметичного и устойчивого к вибрации электрического соединения.
- Электрические допуски: Интерфейс клеммы серии PTSM и интегрированная проводка разработаны для поддержки номинального тока 6A и номинального напряжения 160V, оптимизированы для низковольтной сигнальной коммутации.
- Архитектура маршрутизации: Сконфигурирован как дискретный двусторонний жгут проводов, предназначенный для быстрого подключения точка-точка в компактных промышленных контроллерах, модулях датчиков и светодиодных осветительных матрицах.
Не нашли то, что искали?
Мы специализируемся на поиске и производстве нестандартных компонентов. Загрузите спецификацию или чертеж, и наша команда инженеров предоставит расчет стоимости в течение 24 часов.
Какая информация необходима для расчета стоимости индивидуального жгута проводов?
Для предоставления точного расчета стоимости и сроков выполнения заказа, пожалуйста, предоставьте:
- Технический чертеж или схему: с указанием распиновки, длин и допусков.
- Спецификацию материалов (BOM): с перечнем конкретных разъемов (MPN) и сечений проводов (AWG).
- Ожидаемый годовой объем потребления (EAU): это поможет нам оптимизировать цену в зависимости от вашего объема. Примечание: Если у вас нет официального чертежа, наша инженерная команда поможет создать его на основе вашего физического образца.
Можете ли вы предложить экономичные альтернативы для дорогих разъемов (например, TE, Molex, JST)?
Да. Мы предлагаем широкий выбор альтернативных компонентов.
У нас налажены обширные связи с поставщиками на Тайване, и мы можем предложить «функционально эквивалентные» альтернативы, которые полностью совместимы с продукцией таких крупных брендов, как TE, Molex или JST, но стоят значительно дешевле. Мы предоставим технические описания и образцы альтернативных компонентов для вашего утверждения перед началом производства.
Как вы обеспечиваете контроль качества при производстве кабельных сборок по индивидуальному заказу?
Каждая кабельная сборка проходит строгие испытания перед отправкой с нашего предприятия на Тайване. Наш стандартный процесс контроля качества включает:
- 100% тестирование на целостность цепи: проверка на отсутствие обрывов, коротких замыканий или ошибок в разводке.
- Испытание на усилие на разрыв: проверка прочности обжима.
- Визуальный осмотр: проверка на наличие косметических дефектов и точность маркировки.
- Испытание высоким напряжением (Hi-Pot): доступно по запросу для высоковольтных систем для проверки целостности изоляции.
