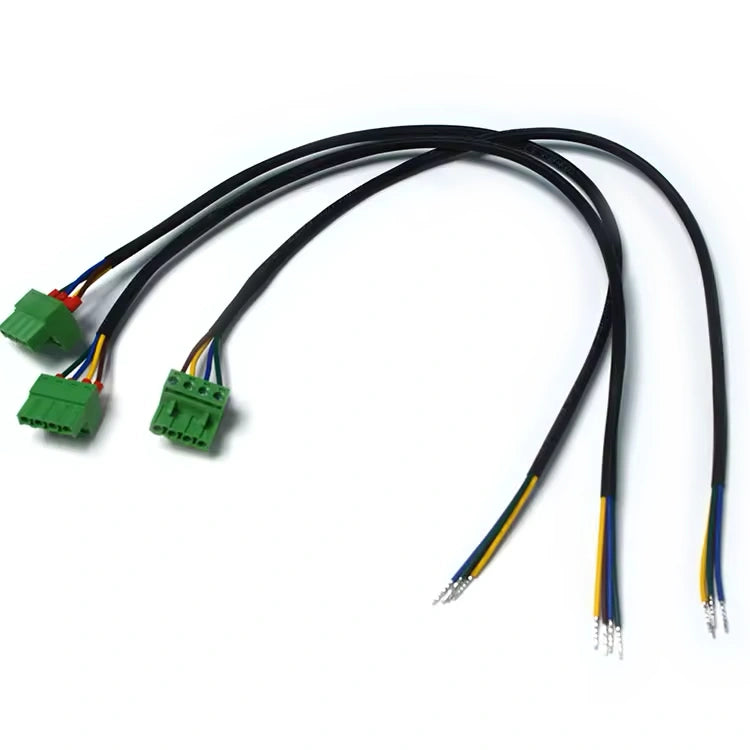

4-контактный разъем Phoenix Contact с шагом 5.08 мм на летающих проводах - пользовательский жгут проводов

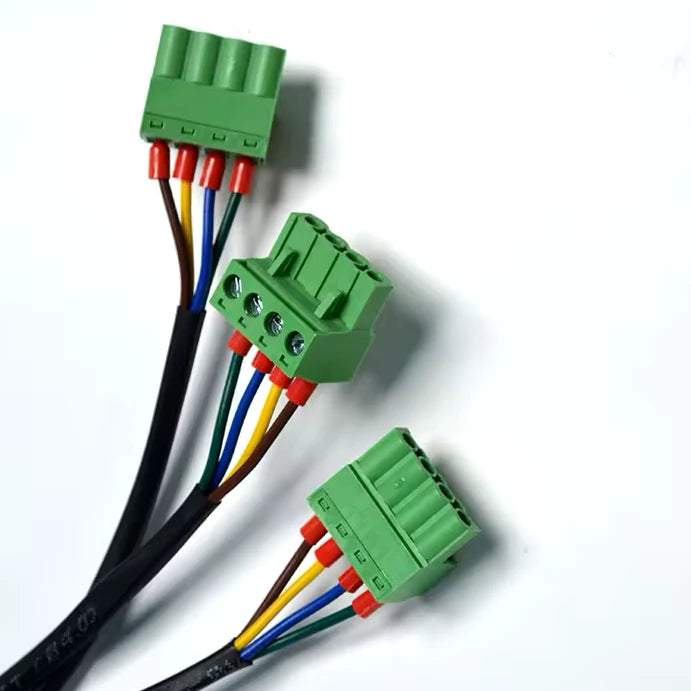

- Спецификация клеммы: Оснащен 4-позиционным разъемным женским клеммным блоком стиля Phoenix Contact с промышленным стандартным шагом 5.08 мм (0.200") для высоконадежного подключения к заголовкам печатной платы в промышленных контроллерах.
- Вместимость проводников (AWG): Архитектура поддерживает интеграцию стандартных многопроволочных медных проводников от 24 AWG до 12 AWG (до 2.5 мм²), обеспечивая оптимальное механическое удержание и пропускную способность по току.
- Методология подключения: Один конец использует прецизионные винтовые соединения с натяжными гильзами для создания герметичного соединения, а противоположный конец имеет зачищенные и залуженные летающие провода для быстрого полевого монтажа или прямой пайки.
- Электрические допуски: Интерфейс клеммного блока и интегрированная проводка рассчитаны на максимальный номинальный ток 12 А и напряжение 300 В по стандарту UL, оптимизированы для надежной передачи мощности и сигналов.
- Архитектура маршрутизации: Сконфигурирован как дискретный односторонний жгут проводов типа «хвост», предназначенный для быстрого соединения между программируемыми логическими контроллерами (ПЛК), массивами датчиков и внешними корпусами источников питания.
Не можете найти то, что вам нужно?
Мы специализируемся на индивидуальном поиске и производстве. Загрузите свои спецификации или чертеж, и наша команда инженеров предоставит вам расчет в течение 24 часов.
Какая информация вам нужна для расчета стоимости изготовления заказного кабельного жгута?
Для предоставления точного расчета и сроков выполнения, пожалуйста, предоставьте:
- Технический чертеж или схема: С указанием распиновки, длин и допусков.
- Спецификация материалов (BOM): Перечень конкретных разъемов (MPN) и сечений проводов (AWG).
- Ориентировочный годовой объем использования (EAU): Это поможет нам оптимизировать цены с учетом вашего объема. Примечание: Если у вас нет официального чертежа, наша команда инженеров может помочь создать его на основе вашего физического образца.
Можете ли вы предложить более экономичные альтернативы дорогим разъемам (например, TE, Molex, JST)?
Да. Мы предлагаем различные альтернативные компоненты.
У нас налажены обширные связи в цепочке поставок на Тайване, и мы можем предложить«Функционально эквивалентные»альтернативы, которые полностью совместимы с продукцией ведущих брендов, таких как TE, Molex или JST, но по значительно более низкой цене. Мы предоставим технические описания (datasheets) и образцы альтернативных компонентов для вашего утверждения перед началом производства.
Как вы обеспечиваете контроль качества для заказных кабельных сборок?
Каждая кабельная сборка проходит строгие испытания перед отправкой с нашего предприятия на Тайване. Наш стандартный процесс контроля качества включает:
- 100% тестирование на непрерывность цепи: Гарантирует отсутствие обрывов, коротких замыканий или неправильных подключений.
- Тестирование на усилие вытягивания: Проверка прочности обжима.
- Визуальный осмотр: Проверка на наличие косметических дефектов и точность маркировки.
- Hi-Pot тестирование: Доступно по запросу для высоковольтных применений для обеспечения целостности изоляции.
