Conector RJ45 de Perfil Baixo

Um conector RJ45 de perfil baixo reduz a altura acima da PCB, para projetos onde a folga entre a placa e a tampa é a restrição determinante, em vez da área da placa. Variantes embutidas e de montagem central (mid-mount) inserem o conector em um recorte na placa para baixá-lo ainda mais. A TeleWire Technology fabrica 32 deles em Taiwan.

  • Equipamentos de rack 1U e de meia altura, onde a tampa fica próxima acima da placa.
  • Gateways finos e conversores de mídia com altura de gabinete fixa.
  • Layouts de painel densos onde um conector padrão obstruiria um componente ou dissipador de calor vizinho.

Com magnéticos integrados ou discretos, de 10/100 a gigabit, blindados com ou sem abas EMI, opções de LED disponíveis. Os desenhos fornecem a altura exata de empilhamento e o recorte da PCB.

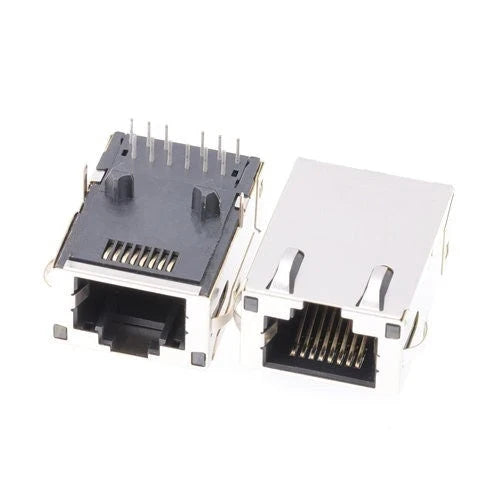

Low-Profile RJ45 Connector
ISO 9001:2015
Qualidade Certificada
Fábrica em Taiwan
Fabricação Direta
Suporte Técnico nos EUA
Suporte de Engenharia Direto
Alternativa para TE Connectivity
Suporte para Referência Cruzada

Não encontrou o conector RJ que precisa?

Nosso site lista apenas uma fração de nossas capacidades. Fabricamos milhares de conectores modulares que não são exibidos online. Envie seu desenho ou especificações aqui e faremos a referência cruzada para você.

Banhado a Ouro Personalizado (Até 50u")
Coplanaridade de Precisão
Retenção Mecânica Aprimorada
Design com Blindagem EMI
Compatibilidade Pin-to-Pin
Opções de Blindagem Completa
Solicitar Orçamento

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Aplicações Industriais

Desempenho Comprovado em Diversos Setores

Set-Top Boxes

Possibilita designs finos e elegantes para unidades de entretenimento doméstico e reprodutores de mídia via streaming.

Computadores de Placa Única (SBCs)

Utilizados em SBCs (como módulos de computação Raspberry Pi) para manter a altura total do conjunto reduzida.

Sinalização Digital

Telas finas e reprodutores de mídia montados atrás de displays exigem conectividade de baixo perfil.

Ultrabooks e Laptops

A principal aplicação. Os tipos embutidos permitem que a porta Ethernet se encaixe em designs de chassis de laptop cada vez mais finos.

Gateways IoT

Gateways compactos montados na parede se beneficiam da profundidade e altura reduzidas de nossa série de baixo perfil.

Dispositivos Médicos

Conectores de alta confiabilidade com banho de ouro de 50u" para portas de equipamentos de diagnóstico.

Por que escolher nossos conectores de baixo perfil?

Engenharia de Precisão Fabricada em Taiwan

Ao contrário de conectores genéricos, nossos jacks são projetados em Taiwan com estampagem e moldagem de alta precisão para garantir estabilidade mecânica consistente.

Maximize a Redução de Espessura

Nossos designs do tipo Sunk (montagem central) inserem o corpo do conector no recorte da placa de circuito impresso (PCB), reduzindo efetivamente a altura do componente acima da placa em até 50%, permitindo perfis de dispositivos ultrafinos.

Offsets Padrão e Personalizados

Oferecemos vários graus de profundidade de inserção (offset da PCB) para corresponder ao design mecânico do seu chassi e às limitações de espessura da PCB.

Opções SMT Compatíveis com Reflow

Para montagem automatizada de alto volume, nossos conectores de perfil baixo estão disponíveis em embalagens Tape & Reel com carcaças de LCP de alta temperatura, adequadas para processos de soldagem por refusão (IR reflow).

Por que escolher nossos conectores de baixo perfil?

Perguntas Frequentes Técnicas

Perguntas comuns de equipes de compras e engenharia.

O que é um conector RJ45 'Sunk Type' ou Mid-Mount?

Um conector RJ45 do tipo Sunk (ou Mid-Mount) é projetado para ficar parcialmente abaixo da superfície da PCB. Ele requer um recorte na placa de circuito, permitindo que o corpo do conector seja 'inserido' para baixo. Isso reduz drasticamente a altura do perfil acima da placa, tornando-o ideal para dispositivos ultrafinos, como laptops e tablets.

Qual é a menor altura de perfil que vocês oferecem?

Nossa série padrão de perfil baixo começa com cerca de 11,5 mm de altura. Para nossa série Sunk/Mid-Mount, a altura acima da PCB pode ser tão baixa quanto 8,5 mm ou até 6,0 mm, dependendo de como a profundidade de inserção (offset) é configurada.

Os conectores de perfil baixo comprometem a durabilidade?

De forma alguma. Apesar de seu formato fino, nossos conectores de perfil baixo utilizam carcaças de termoplástico de alto desempenho e abas de solda robustas para garantir a retenção mecânica. Nós os testamos seguindo os mesmos padrões de ciclos de acoplamento (mais de 750 ciclos) que nossos conectores de altura padrão.

Existem componentes magnéticos integrados disponíveis em tamanhos de perfil baixo?

Sim, oferecemos Módulos de Conectores Integrados (ICMs) de perfil baixo que incluem componentes magnéticos de 10/100 ou Gigabit dentro da carcaça fina. Isso fornece uma solução completa de interface Ethernet sem adicionar altura para componentes magnéticos externos.
